Il est conçu pour la commande des pompes et moteurs submersibles dans les puits et autres lieux similaires et pour les protéger des situations négatives pouvant résulter d’un fonctionnement sans eau, d’une tension et d’un courant trop élevés ou trop faibles.
2A – 40A
Protection contre les hautes et basses tensions
Protection contre les surintensités et les sous-intensités
Protection contre l’asymétrie de tension
Temps d’attente en cas d’erreur (fixe)
Temps de réinitialisation automatique (réglable pour les faibles courants, fixe pour les tensions)
Temps d’attente de l’électrode supérieure
Protection contre les surintensités par fusible
L’électrode et le flotteur peuvent être connectés.

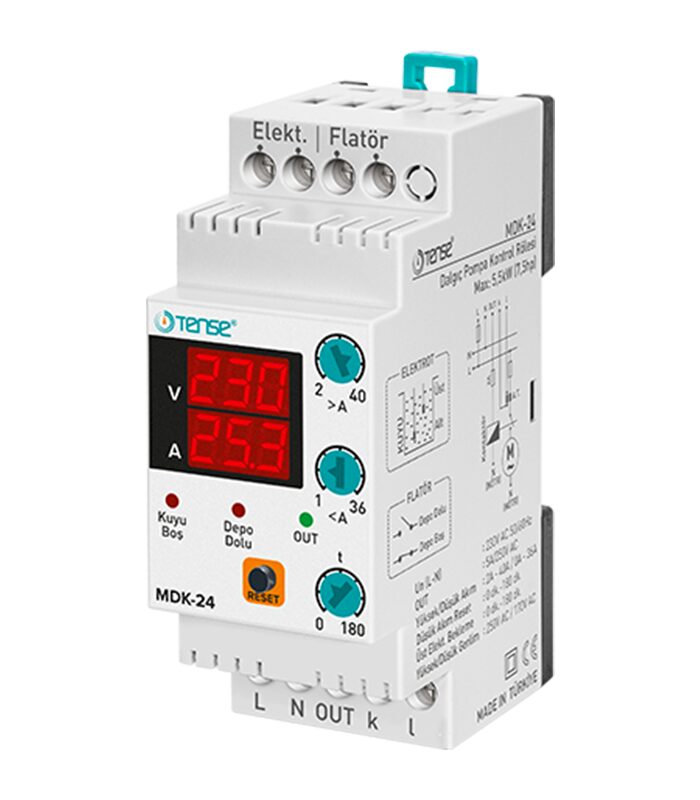

Le MDK-24 est un relais de commande et de protection destiné aux pompes et moteurs submersibles monophasés, utilisés dans les puits, forages et installations similaires. Il protège efficacement la pompe contre les conditions de fonctionnement anormales telles que le manque d’eau, les variations de tension et les courants anormaux.
2. Fonctions principales du Relais de contrôle pompe monophasé
Le relais assure les protections suivantes :
✅ Fonctionnement à sec (manque d’eau)
✅ Surtension et sous-tension
✅ Surintensité et sous-intensité
✅ Asymétrie de tension
✅ Protection par fusible contre les surintensités
✅ Surveillance par électrode, flotteur, ou les deux
3. Caractéristiques techniques du Relais de contrôle pompe monophasé
Courant nominal : 2 A à 40 A
Type de moteur : Monophasé
Application : Pompes submersibles
Temps d’attente en cas d’erreur : fixe
Temps de réinitialisation automatique :
Réglable pour les défauts de courant
Fixe pour les défauts de tension
Temps d’attente de l’électrode supérieure : intégré
Entrées capteurs : électrode et/ou flotteur
4. Installation
⚠️ Avant toute installation, couper l’alimentation électrique.
Monter le relais dans un coffret électrique protégé.
Connecter :
L’alimentation monophasée (phase et neutre)
La pompe submersible
L’électrode de niveau et/ou le flotteur (selon l’installation)
Vérifier que le courant nominal du moteur correspond à la plage du relais.
5. Principe de fonctionnement
Lorsque le niveau d’eau est suffisant et que la tension/courant sont corrects, la pompe démarre.
En cas de défaut (manque d’eau, surtension, surintensité, etc.), le relais coupe automatiquement la pompe.
Après le temps d’attente programmé, le relais tente un redémarrage automatique si les conditions sont redevenues normales.
6. Réinitialisation
Automatique après défaut de courant (temps réglable)
Vérifier régulièrement les électrodes et flotteurs
Installer dans un environnement sec et ventilé
Relais de contrôle pompe monophasé
Le relais de contrôle et de commande MDK-24 est une solution fiable et performante pour la protection et la gestion des pompes submersibles monophasées. Grâce à ses multiples dispositifs de sécurité — protection contre le fonctionnement à sec, les surtensions, les sous-tensions et les courants anormaux — il prolonge la durée de vie des pompes et garantit un fonctionnement sûr et stable. Facile à installer et compatible avec des électrodes et des flotteurs, le MDK-24 est particulièrement adapté aux applications de pompage domestiques, agricoles et industrielles, offrant ainsi une protection optimale et une tranquillité d’esprit durable.
