FIN DE COURSE CZ

FIN DE COURSE CZ-31..

Caractéristiques Techniques du Fin de Course CZ-31..

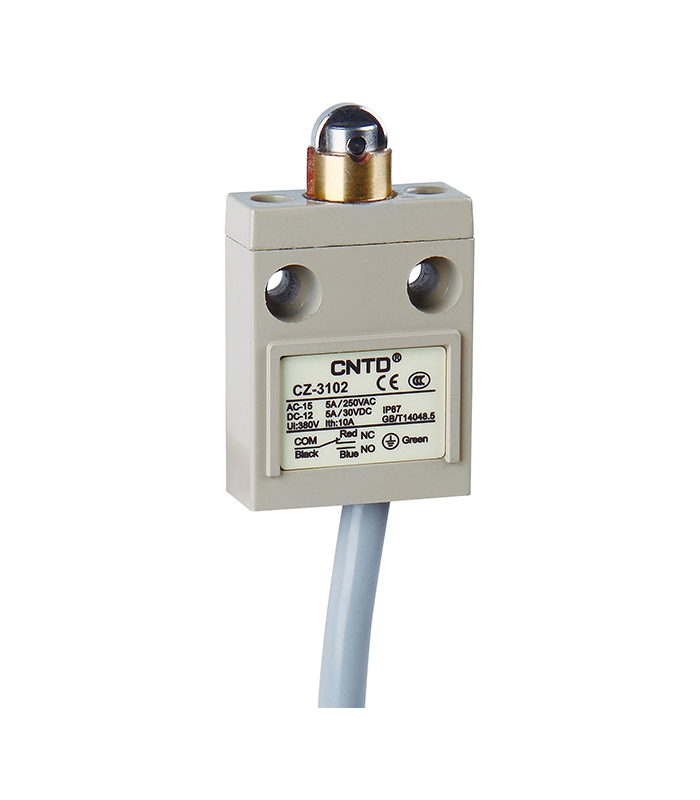

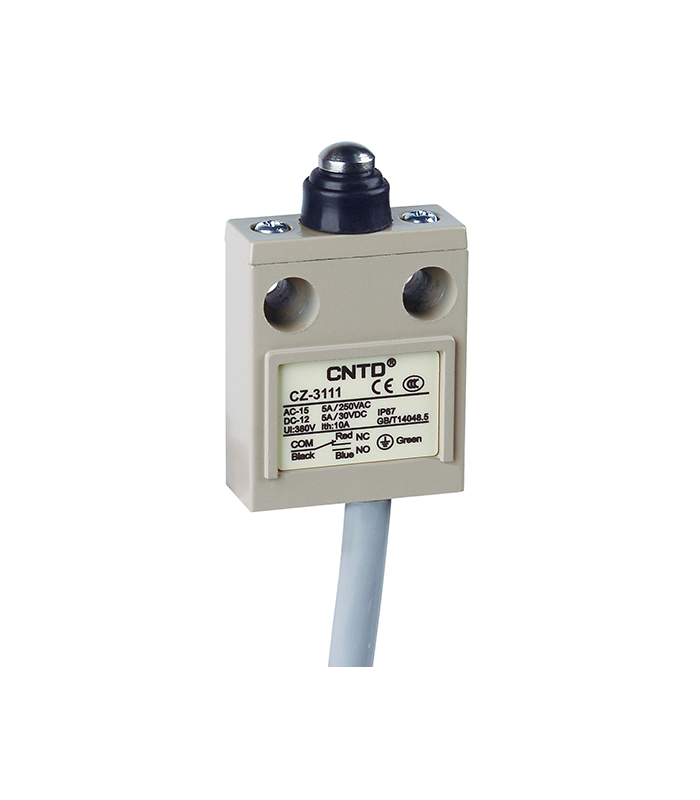

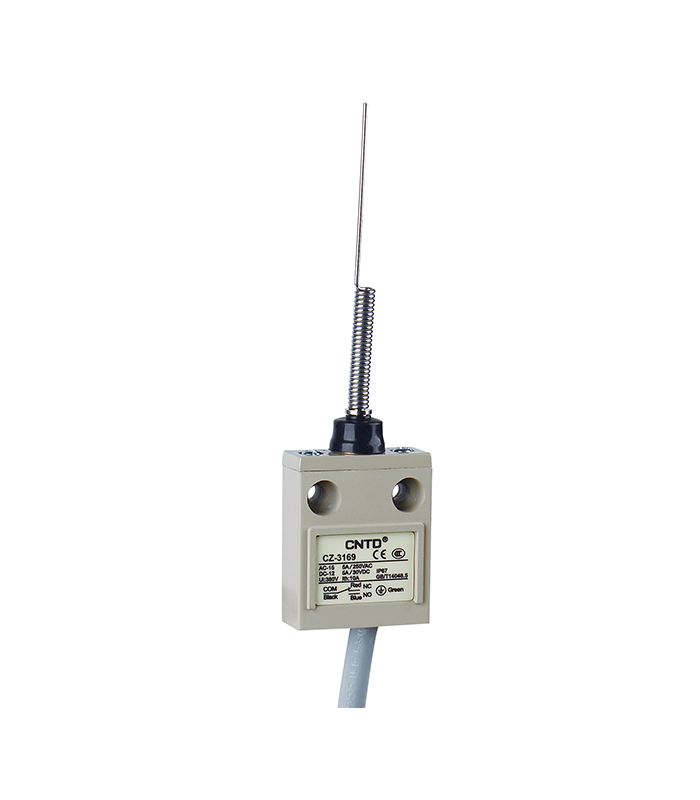

Fin de course CZ-31

Le fin de course CZ est un dispositif de commutation utilisé dans divers systèmes pour détecter la fin de course d’un mouvement ou pour signaler des positions spécifiques. Voici une vue d’ensemble détaillée de ses caractéristiques techniques :

Caractéristiques Générales Fin de course CZ-31

• Matériau de Construction : Haute résistance mécanique, principalement en fonte d’aluminium.
• Étanchéité : Construit pour résister à l’eau, l’huile, et la poussière, garantissant une longue durée de vie même dans des environnements difficiles.
• Divers Actionneurs : Adaptés à différentes applications, permettant une flexibilité d’utilisation.

Spécifications Électriques

• Notation : 3A à 240 V CA (A300), indiquant la capacité maximale de courant et la tension de commutation.
• Résistance de Contact : 25 mΩ maximum (initial), assurant une connexion fiable et faible résistance.
• Résistance d’Isolement : 100 mΩ min. (à 500 V CC), pour garantir une isolation adéquate et éviter les fuites électriques.
• Tension d’Isolation Nominale (UI) : 400 V, définissant la tension maximale que le dispositif peut supporter sans défaillance.
• Résistance Diélectrique : AC 2500 V/Umip 4 kV, assurant une protection contre les surtensions et les interférences électriques.

Spécifications de Performance

• Vitesse de Fonctionnement : 0,1 m/s à 0,5 m/s, définissant la gamme de vitesses dans laquelle le dispositif peut fonctionner efficacement.
• Fréquence de Fonctionnement : 30 opérations/min, la fréquence à laquelle le fin de course peut effectuer des opérations.
• Durée de Vie Électrique : 150 000 opérations/min, indiquant la longévité du dispositif en termes de nombre d’opérations.
• Vibration : 10 à 55 Hz, double amplitude 1,5 mm, la capacité du dispositif à résister aux vibrations.
• Choc :
  • Mécanique : environ 1 000 m/s² (environ 100 G’s), la capacité à résister aux chocs mécaniques.
  • Électrique : environ 300 m/s² (environ 30 G), la capacité à résister aux chocs électriques.

Conditions Environnementales

• Température Ambiante : Utilisation de -20 à +70 ℃ (sans glaçage), pour garantir un fonctionnement fiable dans une large gamme de températures.
• Humidité Ambiante : Moins de 95 % d’humidité relative, indiquant la résistance du dispositif aux environnements humides.

Niveau de Protection

• IP65 : Norme CEI, indiquant une protection complète contre la poussière et une protection contre les jets d’eau de faible pression provenant de toutes les directions.

Applications Typiques

Le fin de course CZ est utilisé dans diverses applications industrielles, telles que :

• Automatisation : Pour détecter la position finale d’un mécanisme dans des équipements automatisés.
• Systèmes de Contrôle : Dans les machines pour surveiller et contrôler les positions des composants mobiles.
• Équipements de Fabrication : Pour signaler l’atteinte de limites dans les processus de production.

Le fin de course CZ est un dispositif robuste et fiable, conçu pour résister à des environnements difficiles tout en offrant une performance stable. Grâce à ses caractéristiques telles que la haute résistance mécanique, l’étanchéité, et les spécifications électriques élevées, il est adapté à une large gamme d’applications industrielles et de contrôle. Sa capacité à supporter des conditions extrêmes de température, d’humidité, et de vibration, tout en maintenant une précision élevée, le rend indispensable pour assurer le bon fonctionnement des systèmes automatisés et de contrôle de position.
