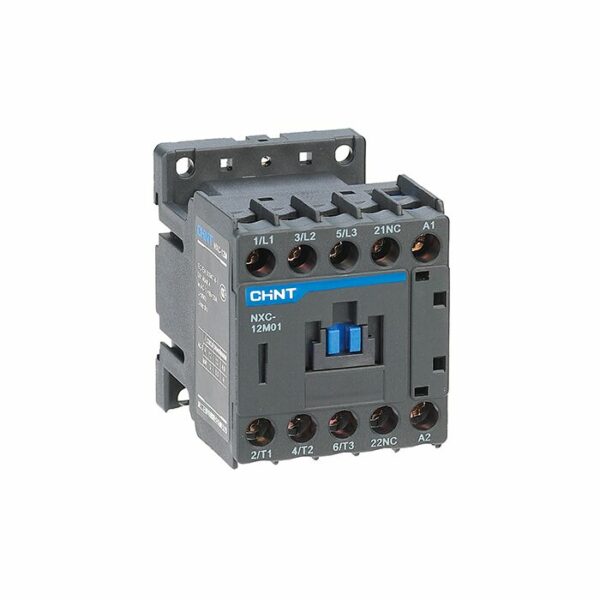

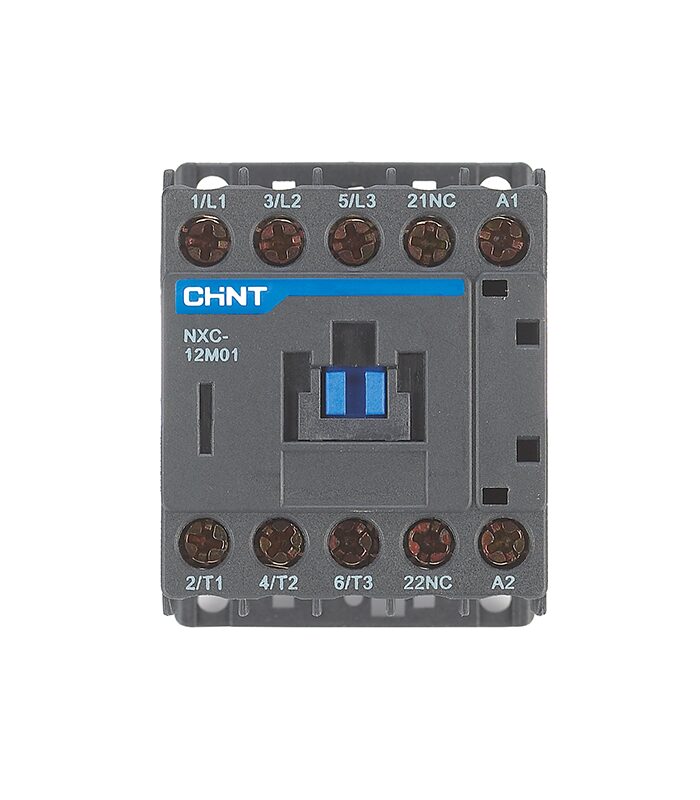

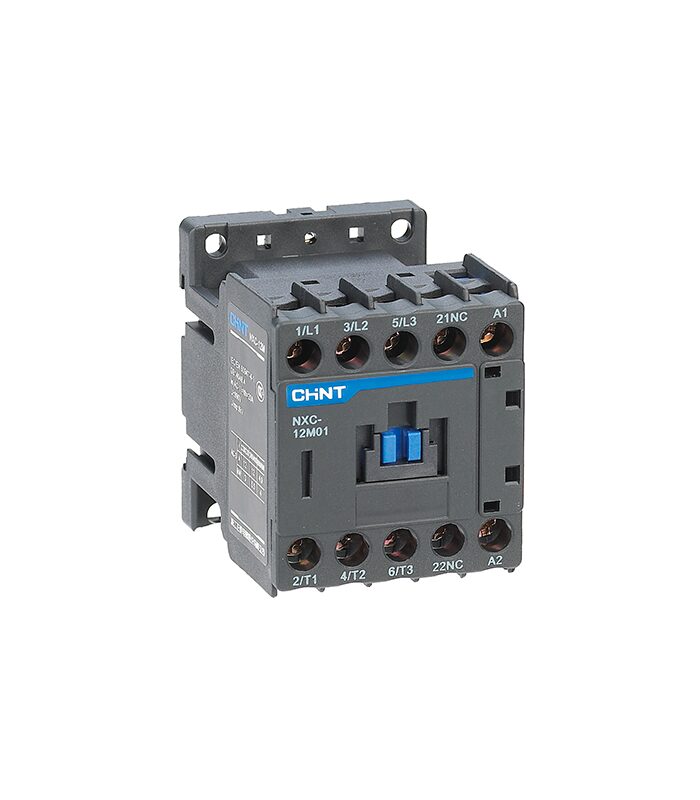

Mini Contacteur 9A Bobine 220V NXC-09M10

Mini Contacteur 9A Bobine 220V NXC-09M10

Mini Contacteur 9A Bobine 220V NXC-09

Contacteur CA Série NXC – CHINT

Le contacteur modulaire NXC de CHINT est un appareil de nouvelle génération conçu pour la commande et la commutation fréquentes de moteurs ainsi que de circuits à courant alternatif. Compact, moderne et performant, il offre une excellente fiabilité, une longue durée de vie et répond aux exigences des applications industrielles et tertiaires.

Conforme aux normes IEC/EN 60947-4-1, il est adapté au démarrage des moteurs, à la distribution d’énergie et aux systèmes d’automatisation.

Caractéristiques générales du Mini Contacteur 9A Bobine 220V NXC-09

• Référence : NXC-09M10
• Courant nominal (Ie) : 9 A
• Tension de bobine : 220 V AC
• Tension de fonctionnement nominale (Ue) : 220 à 690 V AC
• Nombre de pôles : 3P
• Fréquence nominale : 50/60 Hz
• Montage : Rail DIN ou fixation par vis
• Indice de protection : IP20
• Catégorie d’installation : III
• Degré de pollution : 3

Conformité et certifications

• IEC/EN 60947-1
• IEC/EN 60947-4-1
• IEC/EN 60947-5-1
• Certification CE

Tension d’isolement

• 690 V (gammes NXC-06M à NXC-100)

Contacts auxiliaires

• 1 NO + 1 NC (pour les modèles de 06 A à 100 A)

Conditions d’utilisation

• Température de fonctionnement : -35 °C à +70 °C
• Plage normale : -5 °C à +40 °C
• Température moyenne sur 24 h : ≤ +35 °C
• Humidité relative :
  • ≤ 50 % à +70 °C
  • Jusqu’à 90 % à +20 °C
• Altitude maximale : 2000 m
• Inclinaison admissible : ±5° par rapport à la verticale

Durée de vie

• Durée de vie électrique (AC-3) : jusqu’à 1,2 million de manœuvres
• Durée de vie mécanique : jusqu’à 10 millions de manœuvres

Compatibilité

• Relais thermiques de surcharge série NXR (NXR-12 à NXR-630)
• Fusibles de protection courts-circuits : NT00 à NT02 gG/gL

Applications

• Automatisation industrielle
• Systèmes CVC
• Compresseurs
• Machines-outils
• Centres de commande moteurs (MCC)

Avantages

• Format compact
• Installation simple sur rail DIN
• Grande fiabilité de commutation
• Longue durée de vie
• Conforme aux standards internationau

Mini Contacteur 9A Bobine 220V NXC-09

Le mini contacteur CHINT NXC-09M10 9A bobine 220V est une solution fiable et performante pour la commande de moteurs et de circuits électriques en environnement industriel ou tertiaire. Grâce à sa conception compacte, sa conformité aux normes internationales et sa longue durée de vie électrique et mécanique, il garantit une exploitation sécurisée et efficace des installations d’automatisation, de CVC et de distribution d’énergie.
