Description du l’Inverseur automatique de source 100A

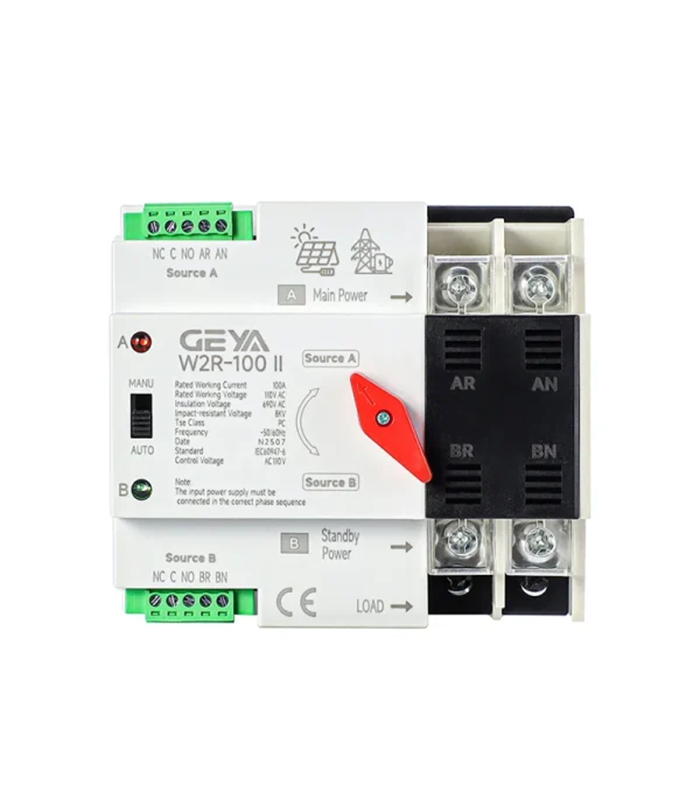

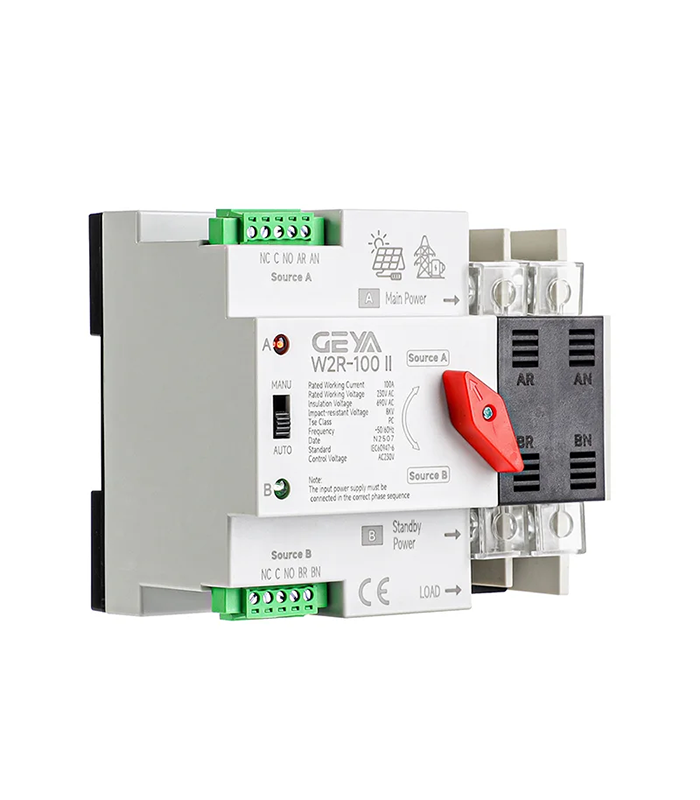

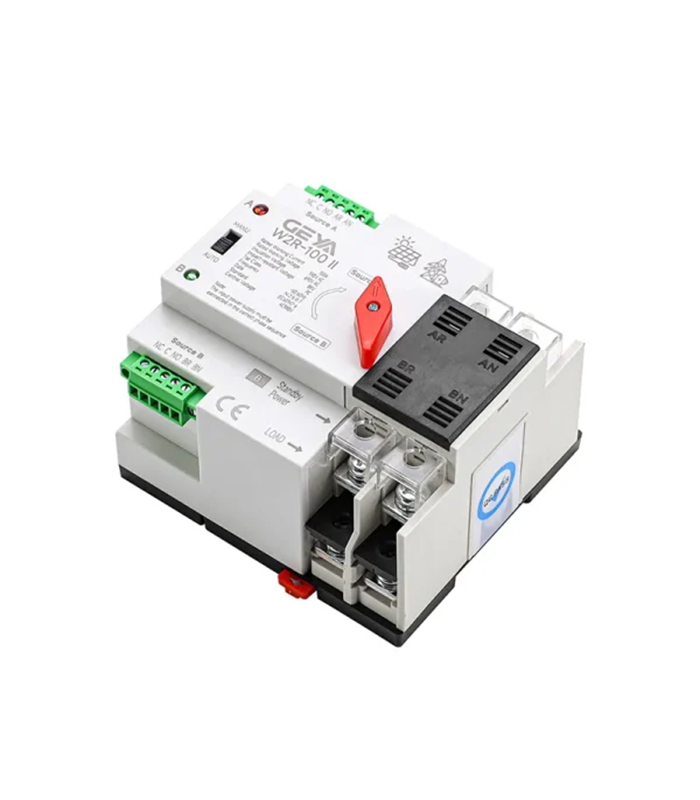

Inverseur automatique de source 100A – Commutateur de transfert automatique universel W2R

L’Inverseur automatique de source 100A W2R 16-100A est un commutateur de transfert automatique (ATS) conçu pour assurer la continuité de l’alimentation électrique en basculant automatiquement la charge entre une source normale et une source de secours.

Disponible de 16 A à 100 A, en configurations 2P, 3P et 4P, il convient aux installations électriques monophasées ou triphasées selon la configuration sélectionnée. Il prend en charge des tensions nominales de 110 V, 220 V, 230 V, 380 V et 400 V AC à 50/60 Hz.

En mode automatique, le W2R surveille les deux sources d’alimentation et transfère la charge vers la source disponible en cas de défaillance de la source principale. Lorsque celle-ci est rétablie, le système assure le retour selon sa logique de commande.

Son fonctionnement peut également être contrôlé manuellement grâce au sélecteur automatique/manuel et au bouton de commande en façade.

Caractéristiques principales du l’Inverseur automatique de source 100A

• Courant nominal : 16 A à 100 A

• Version demandée : jusqu’à 100 A

• Configurations : 2P, 3P et 4P

• Tensions nominales : 110 / 220 / 230 / 380 / 400 V AC

• Fréquence : 50/60 Hz

• Classe : PC

• Courant de court-circuit conditionnel nominal : 50 kA

• Tension d’isolement nominale : 690 V AC

• Tension assignée de tenue aux chocs : 8 kV

• Catégories d’utilisation : AC-33iB / AC-31B selon configuration

• Commande : 220 V AC, 50 Hz

• Plage de tension de commande : 85 % à 110 %

• Commande automatique et manuelle

• Indicateurs frontaux de l’état des sources A et B

• Deux relais auxiliaires internes, chacun avec deux jeux de contacts inverseurs

• Installation verticale dans une armoire de commande ou de distribution

• Durée de vie mécanique : 5 000 opérations

• Durée de vie électrique : 2 000 opérations

Important : le W2R est un dispositif de transfert de classe PC et ne remplace pas la protection contre les courts-circuits. Une protection en amont adaptée doit être prévue selon l’installation et la configuration retenue.

Applications

Le commutateur automatique W2R peut être utilisé dans les installations où la continuité de l’alimentation électrique est importante, notamment :

• Tableaux électriques et armoires de distribution

• Bâtiments résidentiels et tertiaires

• Locaux commerciaux et industriels

• Systèmes d’alimentation de secours

• Groupes électrogènes

• Installations avec réseau principal et alimentation de secours

• Systèmes de contrôle et d’automatisation

• Équipements nécessitant une alimentation électrique continue

• Infrastructures techniques et installations électriques

• Applications nécessitant une commutation automatique entre deux sources

Principe de fonctionnement du l’Inverseur automatique de source 100A

Le W2R surveille en permanence la disponibilité des deux sources électriques.

En fonctionnement automatique :

1. La source normale alimente la charge.

2. Le système détecte une défaillance ou une indisponibilité de la source normale.

3. Le mécanisme transfère la charge vers la source alternative disponible.

4. Lorsque la source normale revient, le système effectue la séquence de retour conformément à la logique de commande.

5. Le fonctionnement peut être vérifié ou commandé manuellement grâce aux commandes situées sur la façade.

Les temps de transfert, de retour, de conversion de retour et de mise hors tension sont spécifiés comme étant inférieurs à 50 ms selon les données fournies pour le produit.

Installation et sécurité

L’installation doit être réalisée par un électricien qualifié, après isolation de toutes les sources d’alimentation.

Avant la mise en service, il est recommandé de :

• Vérifier l’état général du commutateur.

• Contrôler le fonctionnement mécanique en mode manuel.

• Raccorder correctement les sources normale et alternative ainsi que la charge.

• Respecter le schéma de câblage correspondant à la configuration choisie.

• Prévoir une protection contre les courts-circuits adaptée en amont.

• Vérifier le sens du transfert et le comportement des indicateurs.

• Tester les modes automatique et manuel avant la mise en exploitation.

Conditions normales d’utilisation

• Température : -5 °C à +40 °C

• Température moyenne sur 24 h : ≤ +35 °C

• Altitude maximale : 2 000 m

• Humidité relative : ≤ 50 % à +40 °C

• Humidité relative maximale indiquée : jusqu’à 90 % à +25 °C

• Degré de pollution : 3

• Installation : verticale

• Montage : armoire de commande ou armoire de distribution

En présence de variations importantes de température susceptibles de provoquer de la condensation, des mesures adaptées de ventilation, de protection et de prévention doivent être prévues.

Dimensions et poids

Profondeur du boîtier : 78,5 mm

Les dimensions exactes, dégagements et dispositions de montage doivent être vérifiés avec le plan correspondant à la configuration sélectionnée.

Inverseur automatique de source 100A

Le commutateur de transfert automatique W2R 16-100A constitue une solution destinée aux installations nécessitant une commutation entre une alimentation principale et une alimentation de secours. Sa disponibilité en 2P, 3P et 4P, avec des calibres allant jusqu’à 100 A, permet de l’adapter à différentes configurations électriques.

Son fonctionnement automatique et manuel, ses indicateurs frontaux et ses sorties auxiliaires facilitent son intégration dans les armoires électriques et systèmes d’alimentation de secours. Pour une installation fiable et conforme, le choix du calibre, du nombre de pôles, de la protection en amont et du câblage doit être effectué en fonction des caractéristiques réelles de l’installation.
