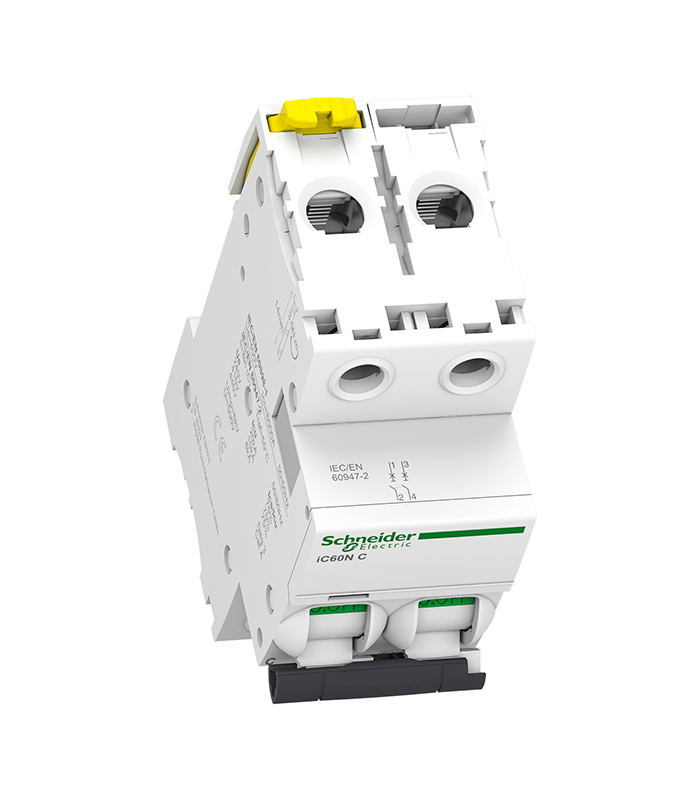

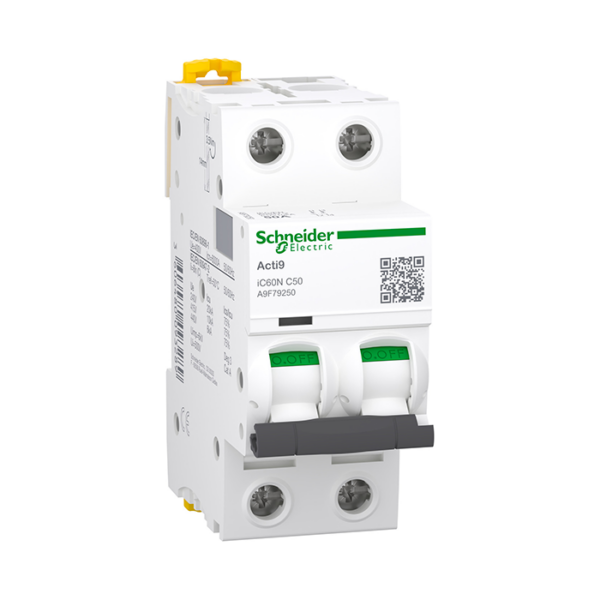

Disjoncteur modulaire iC60N 2P 50 A courbe C A9F79250

Caractéristiques Principales Disjoncteur 2P 50 A – A9F79250

Référence :disjoncteur-2p-50-a-a9f79250A9F79250

• Application de l’Appareil : Distribution
• Gamme : Acti9
• Nom du Produit : Acti9 iC60
• Type de Produit ou de Composant : Disjoncteur miniature
• Nom Abrégé : iC60N
• Description des Pôles : 2P (2 pôles protégés)
• Courant Assigné [In] : 50 A
• Type de Réseau : C.a. (courant alternatif) et C.c. (courant continu)
• Technologie de Déclencheur : Thermique-magnétique
• Courbe de Déclenchement : C

Pouvoir de Coupure

• 6000 A Icn à 400 V c.a. (50/60 Hz) conforme à EN/IEC 60898-1
• 36 kA Icu à 12…60 V c.a. (50/60 Hz) conforme à EN/IEC 60947-2
• 20 kA Icu à 220…240 V c.a. (50/60 Hz) conforme à EN/IEC 60947-2
• 10 kA Icu à 380…415 V c.a. (50/60 Hz) conforme à EN/IEC 60947-2
• 6 kA Icu à 440 V c.a. (50/60 Hz) conforme à EN/IEC 60947-2
• 36 kA Icu à 100…133 V c.a. (50/60 Hz) conforme à EN/IEC 60947-2
• 10 kA Icu à <= 125 V c.c. conforme à EN/IEC 60947-2

Conformité Normative

• Normes :
  • EN 60898-1
  • IEC 60898-1
  • EN 60947-2
  • IEC 60947-2

Disjoncteur 2P 50 A – A9F79250

Caractéristiques Complémentaires Disjoncteur 2P 50 A – A9F79250:

• Fréquence du Réseau : 50/60 Hz
• Limite de Déclenchement Magnétique : 8 x In ± 20 %
• Pouvoir Assigné de Coupure de Service en Court-Circuit [Ics] :
  • 15 kA à 220…240 V c.a. (75 % conforme à EN/IEC 60947-2)
  • 7,5 kA à 380…415 V c.a. (75 % conforme à EN/IEC 60947-2)
  • 4,5 kA à 440 V c.a. (75 % conforme à EN/IEC 60947-2)
  • 27 kA à 12…133 V c.a. (75 % conforme à EN/IEC 60947-2)
  • 6000 A à 400 V c.a. (100 % conforme à EN/IEC 60898-1)
  • 10 kA à 72…125 V c.c. (100 % conforme à EN/IEC 60947-2)
• Tension Assignée d’Isolement [Ui] : 500 V c.a. (50/60 Hz) conforme à EN/IEC 60947-2
• Tension Assignée de Tenue aux Chocs [Uimp] : 6 kV conforme à EN/IEC 60947-2
• Coupure Pleinement Apparente : Oui
• Type de Commande : Touche à bascule
• Signalisation Locale : Indicateur de déclenchement

Mode d’Installation

• Mode d’Installation : Fixe
• Support de Montage : Rail DIN
• Largeur : 36 mm (4 pas de 9 mm)
• Dimensions : (L) 36 mm x (H) 85 mm x (P) 78.5 mm
• Poids : 0,321 kg

Conditions Environnementales

• Degré de Pollution : 3
• Catégorie de Surtension : IV
• Couleur : Blanche (RAL 9003)
• Température de Fonctionnement : -35°C à 70°C
• Température de Stockage : -40°C à 85°C
• Degré de Protection : IP20 et IP40 dans le boîtier (selon CEI 60529)

Disjoncteur 2P 50 A – A9F79250:Ce disjoncteur miniature Acti9 iC60N est conçu pour offrir une protection fiable contre les courts-circuits et les surcharges dans les circuits électriques, tout en assurant une maintenance facile et une haute durabilité. Sa conformité aux normes internationales garantit sa performance dans divers environnements d’installation.
