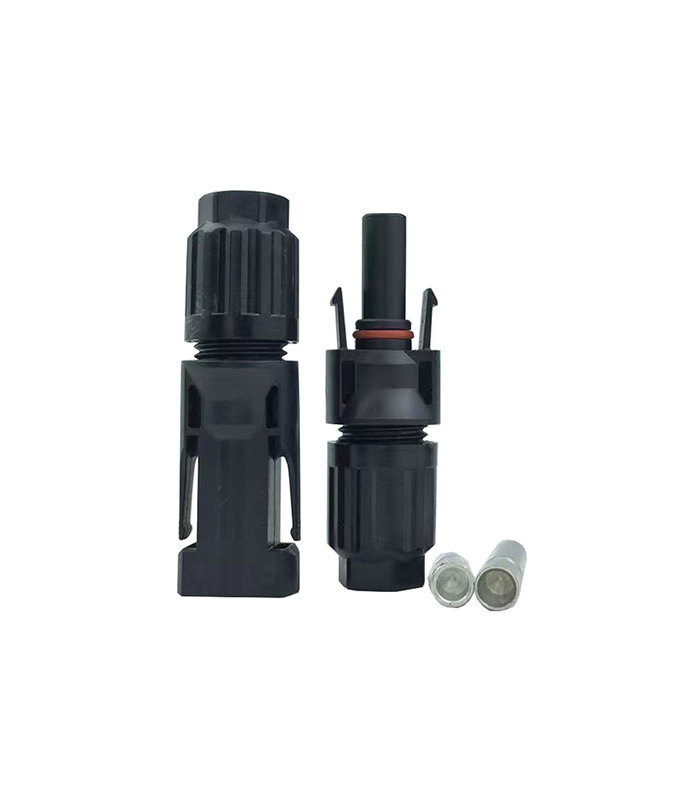

Connecteur MC4 malle-femelle 4-6mm 1000VDC

Connecteur MC4 malle-femelle 4-6mm 1000VDC

Connecteur MC4 solaire

Le connecteur solaire est couramment utilisé pour connecter des panneaux solaires. Il permet de construire facilement des chaînes de panneaux en poussant les connecteurs des panneaux adjacents ensemble à la main, mais nécessite un outil pour les déconnecter afin de garantir qu’ils ne se déconnectent pas accidentellement lorsque les câbles sont tirés.

Caractéristique Connecteur MC4 solaire:

• Système de connexion : Ø 4mm et 6mm, Ø 10mm
• Tension assignée : 1000V DC (IEC), 600V DC (UL)
• Courant assigné :
  • 17A (1,5mm²)
  • 22,5A (2,5mm² 14AWG)
  • 30A (4mm², 6mm² 10AWG)
  • 45A (10mm²)
• Tension d’essai : 6kV (50Hz, 1min.)
• Plage de la température ambiante :
  • -40°C…+85°C (TUV)
  • -40°C…+75°C (UL)
• Température limite supérieure : 105°C (IEC)
• Degré de protection, branché : IP65
• Degré de protection, non branché : IP2X
• Catégorie de surtension / degré de pollution : CATIII / 2
• Résistance de contact des connecteurs : 0,5mΩ
• Classe de protection : II
• Système de contact : Contact à lamelles MC, MC Multilam
• Mode de raccordement : Sertissage Crimping
• Matériau de contact : Cuivre, étamé
• Matériau isolant : PC / PA
• Système de verrouillage : Locking type
• Classe d’inflammabilité : UL94-V0

Ces connecteurs sont conçus pour assurer un raccordement rapide, étanche et sans perte d’énergie pour vos panneaux solaires.
