Description du Compteur d’énergie triphasé EM357

Le compteur d’énergie triphasé EM357 ESSENTIAL edition est un appareil de mesure électrique conçu pour mesurer avec précision l’énergie active et passive dans les installations électriques. Avec une mesure directe jusqu’à 100 A AC, il convient aux applications résidentielles, tertiaires et industrielles nécessitant un suivi fiable de la consommation électrique.

Équipé d’un affichage LCD avec rétroéclairage blanc, ce compteur d’énergie permet une lecture claire des informations mesurées. Sa communication Modbus/RTU via RS-485 facilite son intégration dans les systèmes de supervision, de gestion énergétique et d’automatisation.

Le compteur fonctionne sur une large plage de tension allant jusqu’à 480 V AC entre phases et offre plusieurs paramètres de communication, avec une vitesse de transmission de 2400 à 38400 bit/s.

Caractéristiques principales du Compteur d’énergie triphasé EM357

• ⚡ Type de produit : Compteur d’énergie
• 🔌 Gamme : ESSENTIAL edition
• ⚙️ Courant d’entrée : jusqu’à 100 A AC en mesure directe
• 🔋 Tension d’entrée : 173 à 480 V AC (Ph/Ph)
• 🔋 Tension d’entrée : 100 à 276 V AC (Ph/N)
• 📊 Énergie active : Classe B selon EN 50470-3
• 📊 Énergie active : Classe 1 selon IEC 62053-21
• 📊 Énergie passive : Classe 2 selon IEC 62053-23
• 🖥️ Écran : LCD avec rétroéclairage blanc
• 🛡️ Classe de protection : II
• ⚡ Rigidité diélectrique : 6 kV
• 📡 Communication : Modbus/RTU
• 🔗 Interface : RS-485
• 🚀 Vitesse de transmission : 2400 à 38400 bit/s
• 🔄 Parité : impaire, paire ou aucune
• 💡 Sortie d’impulsion : passive opto-isolée
• 🔌 Tension de commutation maximale : 27 V DC
• 🔌 Courant de commutation maximal : 27 mA
• ⚡ Fréquence : 50 à 60 Hz
• 🔋 Consommation : 10 VA (2 W)

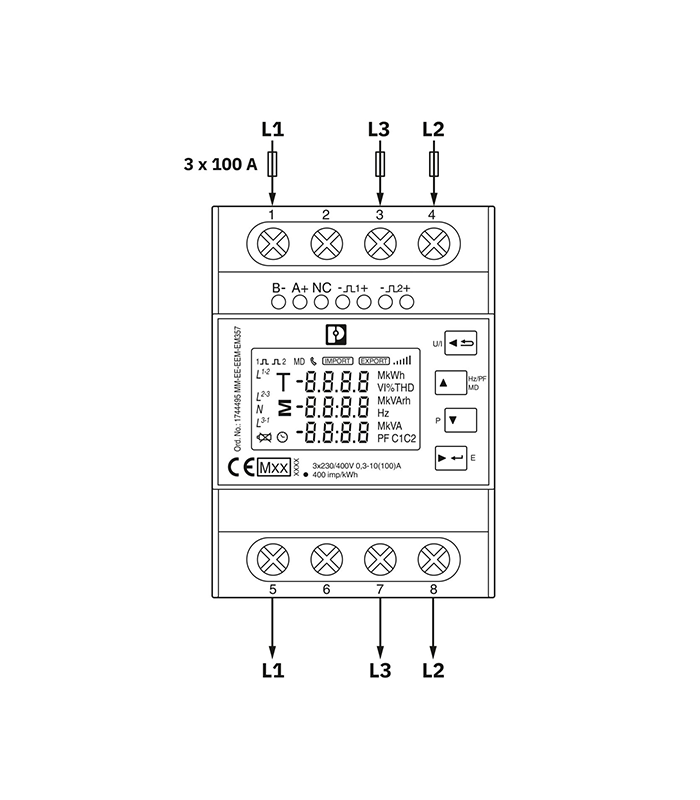

Raccordement

Borne de mesure

• Technologie : raccordement vissé
• Conducteur rigide : 1,5 à 25 mm²
• AWG : 11 à 4
• Longueur à dénuder : 14 mm
• Couple de serrage : 0,2 Nm

Autres raccordements

• Technologie : raccordement vissé
• Conducteur rigide : 0,5 à 1,5 mm²
• AWG : 26 à 14
• Longueur à dénuder : 6 mm
• Couple de serrage : 0,2 Nm

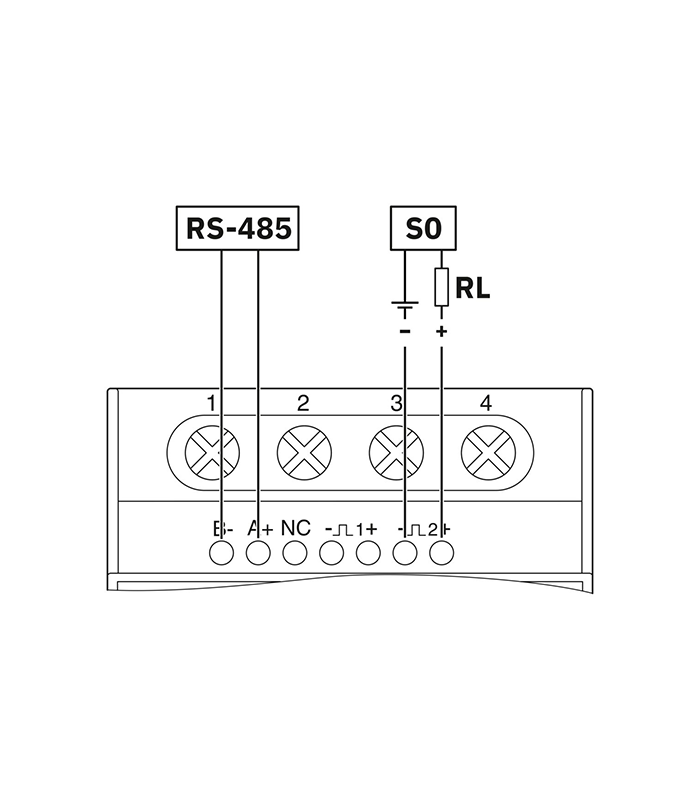

Communication Modbus/RTU RS-485

Le compteur d’énergie ESSENTIAL edition intègre une communication Modbus/RTU sur RS-485, permettant de transmettre les données électriques vers un automate, un système de supervision ou une solution de gestion de l’énergie.

La vitesse de communication peut être configurée de 2400 à 38400 bit/s, avec prise en charge de la parité paire, impaire ou sans parité. Cette interface facilite l’intégration du compteur dans les installations électriques communicantes.

Applications

Le compteur d’énergie ESSENTIAL edition peut être utilisé dans différentes installations nécessitant une mesure et un suivi de la consommation électrique :

• 🏠 Installations résidentielles
• 🏢 Bâtiments tertiaires
• 🏭 Installations industrielles
• ⚡ Tableaux électriques
• 📊 Systèmes de gestion de l’énergie
• 🔌 Suivi de la consommation électrique
• 🖥️ Systèmes de supervision et d’automatisation
• 🔗 Installations avec communication Modbus/RS-485
• 📈 Monitoring énergétique

Avantages

Grâce à sa mesure directe jusqu’à 100 A, son écran LCD lisible et sa communication Modbus/RTU RS-485, ce compteur d’énergie constitue une solution pratique pour le suivi et la gestion des consommations électriques.

Sa compatibilité avec les systèmes de supervision permet également de centraliser les données énergétiques et de faciliter le contrôle d’une installation électrique.

Conformité et cybersécurité

Selon les informations actuellement disponibles, le produit est préparé afin de répondre, à compter du 11 décembre 2027, aux exigences applicables de la loi européenne sur la cyber-résilience (CRA). Cette indication concerne la préparation du produit sur la base des exigences connues à ce jour.

Compteur d’énergie triphasé EM357

Le compteur d’énergie ESSENTIAL edition 100 A est adapté aux installations électriques nécessitant une mesure fiable de l’énergie et une communication avec des systèmes de gestion ou de supervision. Sa mesure directe jusqu’à 100 A, son écran LCD, sa sortie d’impulsion et sa communication Modbus/RTU via RS-485 permettent une intégration efficace dans les installations modernes de gestion énergétique.

Pour les applications résidentielles, tertiaires ou industrielles, ce compteur offre une solution adaptée au suivi, au contrôle et à la supervision de la consommation électrique.

.
