Compteur de qualité de l’énergie PQM

Description du produit

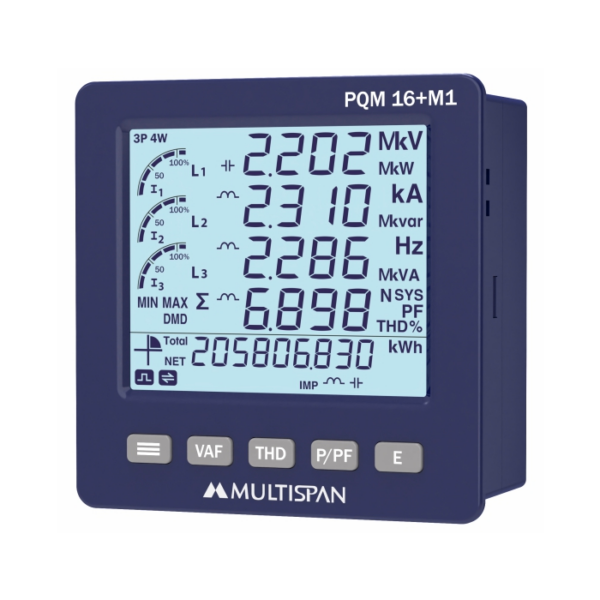

Le Compteur de qualité de l’énergie PQM est un compteur de qualité de l’énergie conçu pour la mesure, la surveillance et l’analyse des principaux paramètres électriques d’une installation. Il permet de contrôler avec précision la tension, le courant, la puissance, le facteur de puissance, la fréquence ainsi que les consommations et productions d’énergie.

Adapté aux réseaux monophasés 1Ø-2W et triphasés 3Ø-3W / 3Ø-4W, le PQM-16+-M1 offre une solution polyvalente pour les installations basse et haute tension grâce à la programmation des transformateurs de courant CT et de potentiel PT.

L’appareil prend en charge la mesure de la distorsion harmonique totale (THD) jusqu’au 32e ordre, permettant d’analyser la qualité du réseau électrique et d’identifier les éventuelles perturbations harmoniques.

Le PQM-16+-M1 assure également la mesure de l’énergie en importation et en exportation, notamment l’énergie active, réactive et apparente. Ses fonctions de mémoire, d’horloge temps réel et d’enregistrement de données facilitent le suivi historique de l’installation et l’analyse de sa consommation énergétique.

Grâce à sa communication Modbus RS-485, il peut être intégré à un système de gestion de l’énergie, une supervision industrielle ou une solution d’automatisation.

Caractéristiques principales du Compteur de qualité de l’énergie PQM

• Compteur multifonction pour la qualité de l’énergie.
• Compatible avec les réseaux 1Ø-2W, 3Ø-3W et 3Ø-4W.
• Mesure de la puissance active, réactive et apparente.
• Mesure de l’énergie en importation et exportation.
• Analyse de la THD jusqu’au 32e ordre.
• Transformateur de courant primaire programmable jusqu’à 9999 A.
• CT secondaire sélectionnable : 1 A / 5 A.
• PT primaire programmable de 100 V à 520 kV.
• PT secondaire programmable de 100 V à 520 V.
• Mesure du facteur de puissance réel moyen et par phase.
• Mesure du facteur de puissance de déplacement.
• Mesure de la fréquence de 45 à 60 Hz.
• Fonction de mémoire disponible.
• Horloge temps réel avec date.
• Enregistrement de données intégré.
• Communication Modbus RS-485.
• Communication par impulsions.
• Précision standard classe 0,5.
• Versions de précision 0,5S et 0,2S disponibles en option.
• Face avant avec indice de protection IP65 selon demande.
• Alimentation auxiliaire 100 à 300 V CA/CC.
• Format compact avec découpe standard de 92 × 92 mm.

Caractéristiques techniques du Compteur de qualité de l’énergie PQM

Entrées et paramètres électriques

Le PQM-16+-M1 permet de mesurer les différentes formes de puissance électrique :

Mesure de l’énergie

Le compteur permet de suivre séparément l’énergie importée, exportée et nette :

Le PQM-16+-M1 est équipé d’un affichage LCD permettant une lecture claire des valeurs mesurées et des paramètres de l’installation.

• Affichage supérieur : LCD 4 chiffres, 4 lignes, 7 segments, 0,37″.
• Affichage inférieur : LCD 9 chiffres, 1 ligne, 7 segments, 0,26″.
• Touches de commande : PROGRAMME, VAF, THD%, PUISSANCE/PF et ÉNERGIE.

Ces commandes permettent d’accéder rapidement aux mesures de tension, courant, fréquence, THD, puissance, facteur de puissance et énergie.

Communication et enregistrement des données

Compteur de qualité de l’énergie PQM

Le PQM-16+-M1 peut être intégré dans une architecture de supervision grâce à sa communication RS-485 Modbus. Cette fonctionnalité permet de transmettre les données électriques vers un automate, un système SCADA ou une plateforme de gestion de l’énergie.

L’appareil dispose également de fonctions de mémoire et d’enregistrement des données, ainsi que d’une horloge temps réel avec date, permettant de conserver et d’analyser les informations de fonctionnement.

Qualité de l’énergie et analyse THD

L’analyse de la distorsion harmonique totale (THD) jusqu’au 32e ordre constitue une fonction importante pour les installations industrielles modernes.

La surveillance des harmoniques permet notamment de mieux identifier les perturbations liées aux charges non linéaires, aux variateurs de fréquence, aux alimentations électroniques et à différents équipements industriels.

Le compteur fournit ainsi des informations utiles pour le diagnostic et le suivi de la qualité du réseau électrique.

Dimensions et alimentation

Le PQM-16+-M1 possède un format standard adapté à l’installation dans les tableaux et panneaux électriques.

• Dimensions : 98 mm (H) × 98 mm (L) × 46 mm (P).
• Découpe du panneau : 92 mm × 92 mm.
• Alimentation auxiliaire : 100 à 300 V CA/CC, 50/60 Hz.
• Consommation : environ 3 VA à 230 V CA.
• Température de fonctionnement : 0 à 55 °C.
• Humidité relative : jusqu’à 95 %, sans condensation.
• Protection face avant : IP65 selon demande.

Applications du PQM-16+-M1

Le compteur de qualité de l’énergie PQM-16+-M1 est destiné à de nombreuses applications industrielles et énergétiques :

• Panneaux de commande et de relais.
• Systèmes de gestion de l’énergie.
• Panneaux de groupes électrogènes.
• Tableaux basse tension et haute tension (BT/HT).
• Panneaux de centre de contrôle de l’alimentation.
• Panneaux de centre de commande des moteurs (MCC).
• Installations industrielles nécessitant une surveillance de la consommation électrique.
• Systèmes de supervision et d’automatisation électrique.
• Installations nécessitant une analyse de la qualité du réseau.
• Suivi de l’énergie importée et exportée.

Avantages du compteur PQM-16+-M1

Le Compteur de qualité de l’énergie PQM constitue une solution complète pour les installations qui nécessitent à la fois mesure d’énergie, analyse électrique et surveillance de la qualité du réseau.

Ses principaux avantages sont :

• Mesure multiparamètre dans un seul appareil.
• Analyse THD jusqu’au 32e harmonique.
• Mesure de l’énergie importée et exportée.
• Compatible avec les réseaux monophasés et triphasés.
• Large plage de programmation des CT et PT.
• Enregistrement et mémorisation des données.
• Horloge temps réel.
• Communication Modbus RS-485.
• Format panneau compact 96 × 96 mm avec découpe 92 × 92 mm.
• Haute précision avec une classe standard de 0,5.
• Protection frontale IP65 disponible selon configuration.

Compteur de qualité de l’énergie PQM

Le PQM-16+-M1 est un compteur de qualité de l’énergie multifonction destiné à la mesure, au contrôle et à l’analyse des installations électriques. Sa capacité à mesurer la puissance, l’énergie importée et exportée, le facteur de puissance, la fréquence et la THD jusqu’au 32e ordre en fait un équipement particulièrement adapté aux environnements industriels.

Avec sa communication Modbus RS-485, son enregistrement de données, sa mémoire intégrée et son horloge temps réel, il peut également être intégré dans des systèmes modernes de gestion et de supervision de l’énergie.

Sa compatibilité avec les réseaux 1Ø-2W, 3Ø-3W et 3Ø-4W ainsi que sa large plage de programmation CT/PT permettent de l’utiliser dans différentes configurations électriques, des tableaux de distribution aux installations industrielles et systèmes de gestion énergétique.
