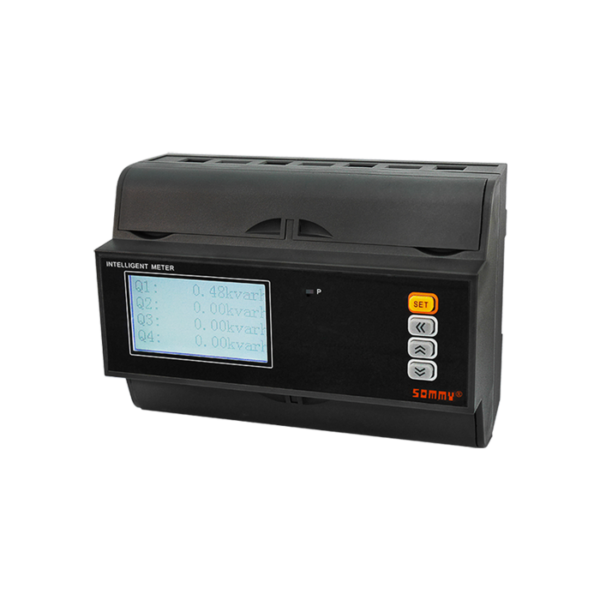

Compteur triphasé GQ12

Le compteur d’énergie triphasé série GQ12 est un dispositif avancé conçu pour mesurer et afficher les paramètres électriques dans des systèmes triphasés. Voici un aperçu détaillé de ses caractéristiques et spécifications :

Caractéristiques principales du Compteur triphasé GQ12:

1. Mesure de la puissance réelle :
   • Mesure de la valeur effective réelle (puissance active et réactive).
   • L’affichage des paramètres électriques peut être modifié facilement.
   • Affichage du kWh : la lecture des kilowattheures peut être commutée grâce à une touche du panneau pour une gestion plus facile de la consommation d’énergie.
2. Fonction multi-tarif (optionnelle) :
   • Permet de configurer des tarifs différents pour différentes plages horaires.
   • Idéale pour des applications où l’énergie consommée doit être tarifée à des moments spécifiques de la journée.
3. Courant d’entrée direct maximal :
   • Supporte un courant d’entrée direct pouvant atteindre 80 A en courant alternatif (AC).
4. Sortie d’impulsions KWh :
   • Sortie d’impulsions pour la transmission d’informations relatives à la consommation d’énergie en kWh.
5. Port de communication RS485 :
   • Intègre un port de communication RS485, permettant la communication à distance.
   • Supporte les protocoles Modbus RTU et DL/645-2007 pour une intégration facile avec des systèmes de gestion d’énergie ou des automates.
6. Précision de mesure :
   • Énergie active : Précision de 0,5 S.
   • Énergie réactive : Précision de 1,0 S.
   • Ces niveaux de précision garantissent des mesures fiables pour une gestion optimisée de l’énergie.
7. Mesure des harmoniques :
   • Le compteur est capable de mesurer de 1 à 32 fois les harmoniques présentes dans le réseau, ce qui permet de mieux comprendre la qualité de l’alimentation électrique et d’identifier les problèmes liés aux distorsions harmoniques.

Applications et avantages du Compteur triphasé GQ12:

• Surveillance de l’énergie : Il est conçu pour une utilisation dans des systèmes triphasés, permettant de suivre la consommation d’énergie de manière détaillée.
• Suivi et gestion des coûts énergétiques : Grâce à sa fonction multi-tarif, il est possible de mieux contrôler les coûts d’énergie et d’optimiser l’utilisation en fonction des périodes de tarification.
• Communication et intégration : Avec le port de communication RS485 et les protocoles Modbus RTU et DL/645-2007, il est facile d’intégrer ce compteur dans des systèmes de gestion énergétique ou des réseaux de surveillance à distance.
• Mesure des harmoniques : Il permet également une analyse fine de la qualité de l’alimentation, ce qui est crucial dans les environnements industriels où les distorsions harmoniques peuvent affecter les équipements sensibles.

Montage et installation :

• Ce compteur est conçu pour être monté sur un rail DIN, facilitant ainsi son installation dans des panneaux de distribution ou des armoires électriques.

Dimensions et autres spécifications :

• Compact et pratique : Il prend peu de place et s’intègre facilement dans les systèmes de distribution existants.
• Précision : Les niveaux de précision permettent de mesurer efficacement l’énergie et de garantir des lectures fiables.

Résumé des points clés :

• Mesure de la consommation active et réactive
• Fonction multi-tarif en option
• Entrée direct max 80A AC
• Sortie d’impulsions kWh
• Communication RS485 (Modbus RTU/DL/645-2007)
• Précision : 0,5 S pour l’énergie active et 1,0 S pour l’énergie réactive
• Mesure des harmoniques de 1 à 32 fois

Ce compteur est donc une solution complète pour les applications industrielles, commerciales ou domestiques nécessitant un suivi précis de l’énergie et une gestion optimisée des coûts énergétiques.
