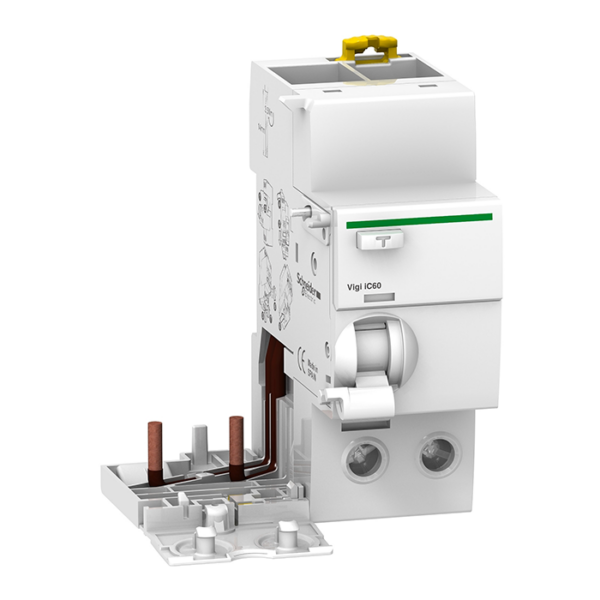

Bloc Vigi iC60 – Bloc différentiel- 2P – 63A – 300mA – A9V44263

Bloc Vigi iC60 – Bloc différentiel- 2P – 63A – 300mA – A9V44263

Bloc Vigi différentiel

Le Vigi iC60 est un bloc différentiel qui joue un rôle crucial dans la protection des installations électriques. Voici ses principales fonctions :

1. Protection contre les Fuites de Courant

Le Vigi iC60 est conçu pour détecter les fuites de courant à la terre. Lorsqu’un courant de fuite dépasse le seuil de sensibilité de 300 mA, le dispositif se déclenche pour interrompre le circuit. Cela aide à prévenir les risques de chocs électriques, d’incendies dus aux défauts d’isolement, et d’autres dangers électriques.

2. Fonctionnement Instantané

Le Vigi iC60 offre une protection instantanée, ce qui signifie qu’il réagit immédiatement aux défauts de fuite sans délai de temporisation. Cette rapidité est essentielle pour protéger les personnes et les équipements contre les risques électriques.

3. Adaptation aux Conditions du Réseau

Il est compatible avec des réseaux de 230 à 415 V CA, à une fréquence de 50/60 Hz. Sa capacité à fonctionner dans ces plages de tension et de fréquence le rend polyvalent pour différentes installations électriques.

4. Protection Indépendante de la Tension

Le différentiel est indépendant de la tension, ce qui signifie qu’il assure une protection fiable sans dépendre du niveau de la tension d’alimentation. Cela contribue à une sécurité accrue, indépendamment des variations de la tension.

5. Indication de Déclenchement

Le Vigi iC60 dispose d’une signalisation de déclenchement qui permet de visualiser rapidement si le dispositif a détecté un défaut et s’est déclenché. Cela facilite le diagnostic et la maintenance.

6. Installation Facile

Le dispositif est conçu pour une installation facile sur rail DIN, ce qui est pratique pour une intégration dans des tableaux électriques standards. Il se fixe en encliquetant et se connecte par vis, ce qui simplifie la mise en œuvre et le raccordement.

7. Résistance aux Conditions Environnementales

Il est conçu pour fonctionner dans des plages de température étendues (-5 à 60 °C) et résiste à des conditions environnementales variées grâce à son indice de protection IP20 (et IP40 pour le boîtier modulaire), ce qui garantit une protection contre les contacts et les objets étrangers dans une certaine mesure.

En résumé, le Vigi iC60 assure une protection différentiel efficace en cas de fuite de courant, avec une réactivité instantanée, une compatibilité avec divers réseaux et une installation facile, tout en résistant aux conditions environnementales courantes.

Bloc Vigi différentiel

Gamme : Acti9
Type de produit : Bloc différentiel Vigi
Nom de l’appareil : Vigi iC60

Caractéristiques Techniques Bloc Vigi différentiel – A9V44263

• Description des pôles : 2P
• Courant assigné d’emploi ([In]) : 63 A
• Sensibilité du différentiel : 300 mA
• Temporisation protection différentielle : Instantané
• Type de protection contre les fuites à la terre : Type AC
• Type de réseau : QUE
• Fréquence du réseau : 50/60 Hz
• Tension assignée d’emploi ([Ue]) : 230…415 V CA 50/60 Hz (conforme à EN/CEI 61009-1 et EN/CEI 61009-2-1)

Normes et Conformité

• Normes : EN/CEI 61009-1, EN/CEI 61009-2-1
• Tension assignée d’isolement ([Ui]) : 500 V CA 50/60 Hz (conforme à CEI 60947-2)
• Tension assignée de tenue aux chocs ([Uimp]) : 6 kV (conforme à CEI 60947-2)

Environnement

• Degré de protection IP : IP20 (conforme à CEI 60529), IP40 (boîtier modulaire) conforme à CEI 60529
• Degré de pollution : 3 (conforme à CEI 60947-2)
• Compatibilité électromagnétique : Tenue aux ondes 8/20 µs, 250 A (conforme à CEI 61009-1)
• Température de l’air ambiant en fonctionnement : -5…60 °C
• Température ambiante de stockage : -40…85 °C

Bloc Vigi différentiel

Le Vigi iC60 est un dispositif de protection différentiel robuste et flexible, idéal pour des installations électriques nécessitant une protection contre les fuites de courant. Il est conçu pour des applications avec des courants jusqu’à 63 A, et se distingue par sa sensibilité de 300 mA et sa réactivité instantanée. Sa compatibilité avec les produits de la gamme Acti9 et sa facilité d’installation sur rail DIN le rendent adapté à une large gamme d’applications. Sa construction durable, capable de fonctionner dans des plages de température étendues et de résister à des chocs électriques, assure une performance fiable dans divers environnements.
