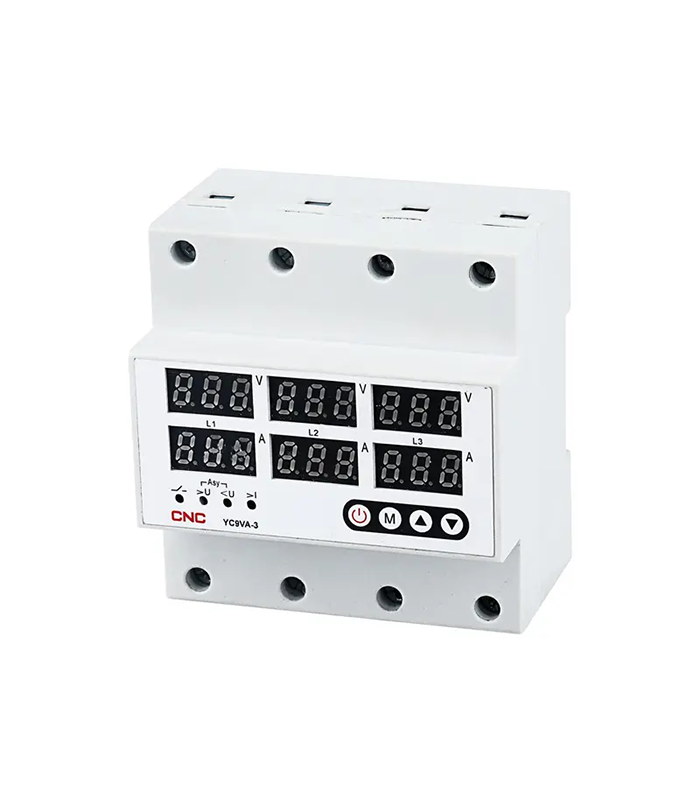

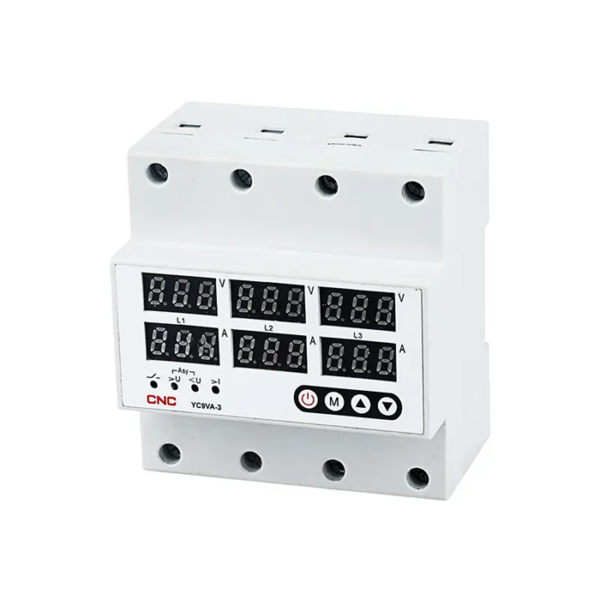

Relais de protection surtensions 380V YC9VA-3

Relais de protection surtensions 380V YC9VA-3

Relais de protection surtensions 380V

Description

Le YC9VA-3 est un relais d’affichage de tension et de courant, à microprocesseur, destiné aux réseaux triphasés à courant alternatif.
Il est conçu pour protéger les équipements électriques contre les surtensions et sous-tensions.

L’appareil analyse en permanence la tension du réseau et affiche les valeurs mesurées sur un afficheur numérique. La commutation de la charge est assurée par un relais électromagnétique intégré.

Les seuils de tension ainsi que le temps de retard sont réglables à l’aide d’un bouton. Les paramètres définis sont conservés dans une mémoire non volatile, même après une coupure d’alimentation.

Le raccordement peut être réalisé avec des conducteurs en cuivre ou en aluminium.

Applications du Relais de protection surtensions 380V

Le relais YC9VA-3 est utilisé dans les :

• bâtiments résidentiels,

• installations industrielles,

• bâtiments administratifs,

pour assurer :

• la protection contre les sous-tensions ;

• la protection contre les surtensions ;

• le contrôle de la tension du réseau (fonction voltmètre) sur lignes triphasées.

Caractéristiques techniques du Relais de protection Triphasé

Tension d’alimentation nominale :

• L–N : 220 V AC

• L–L : 380 V AC

Plage de fonctionnement de la tension :

• L–N : 80 à 400 V AC

• L–L : 140 à 700 V AC

Fréquence :

• 50 / 60 Hz

Plage de réglage du courant :

• 1–40 A

• 63 A

• 80 A (selon le modèle)

Relais de protection surtensions 380V

Le relais de protection YC9VA-3 triphasé est une solution fiable et performante pour la surveillance et la protection des installations électriques contre les surtensions et sous-tensions. Grâce à son affichage numérique, ses réglages précis, sa mémoire non volatile et sa compatibilité avec les réseaux triphasés 220/380 V, il garantit la sécurité et la longévité des équipements électriques dans les environnements résidentiels, industriels et administratifs. Facile à installer et à utiliser, le YC9VA-3 constitue un choix idéal pour une protection électrique efficace et durable.
