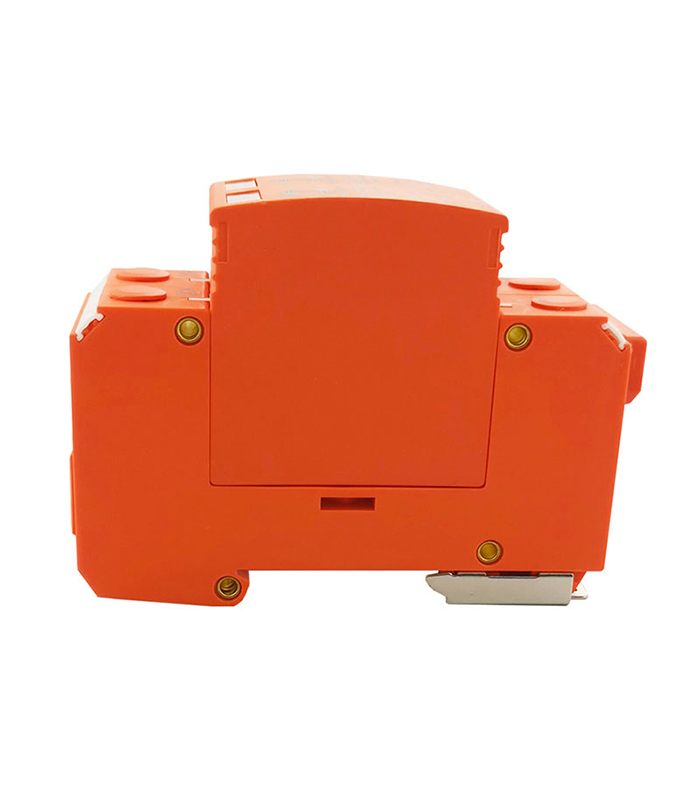

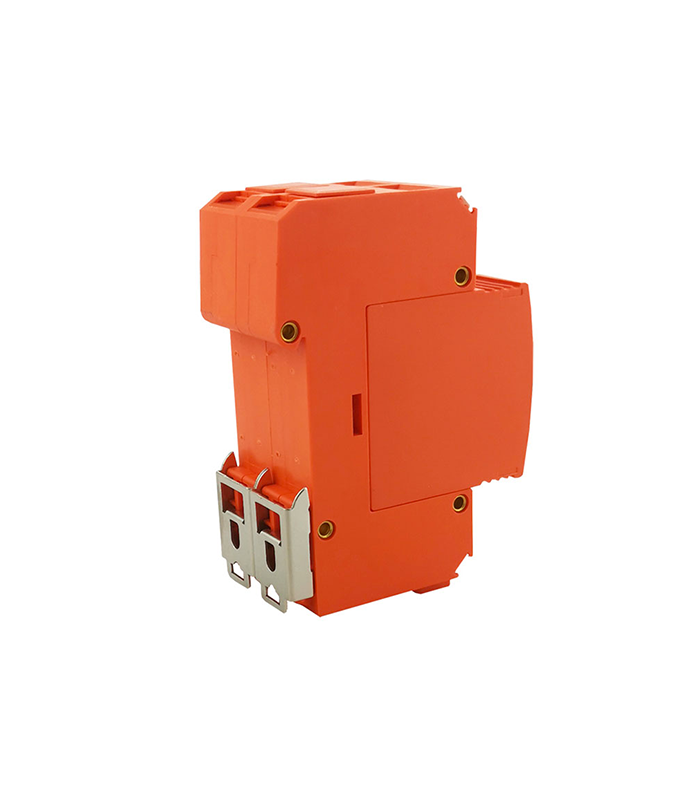

Parafoudre DC 2P 600V

Parafoudre DC 2P 600V

Parafoudre DC 2P 600V

Numéro de modèle : XLSPD-PV
Pôle : 2P (Deux pôles)
Test classifié : II (adapté pour des installations domestiques ou industrielles de niveau 2)

Le Parafoudre DC 2P 600V est un dispositif conçu pour protéger les systèmes à courant continu, notamment les installations photovoltaïques (solaires), contre les surtensions dues à la foudre ou autres phénomènes électriques transitoires. Ce modèle est particulièrement adapté aux applications nécessitant une protection contre les pics de tension, offrant ainsi une protection en mode commun et différentiel.

Caractéristiques principales du Parafoudre DC 2P 600V:

• Tension nominale (Un) : 600 V CC
• Essai de décharge (8/20 µs) :
  • 20 kA pour les décharges répétitives
  • 40 kA pour la capacité de décharge maximale
• Tension de protection (jusqu’à) : 3,8 kV
• Capacité de câblage :
  • Câblage fixe : 4 à 25 mm²
  • Câblage flexible : 4 à 16 mm²
• Longueur de dénudage : 10 mm
• Vis de borne : MS (type vis à borne)
• Classe de protection : IP40 (protection contre les objets solides supérieurs à 1 mm et contre les projections d’eau faibles)
• Environnement d’installation :
  • Pas de choc ni de vibration évidents
  • Altitude maximale : ≤ 2000 m
  • Température de fonctionnement : de -3°C à +70°C
  • Humidité relative : de 30% à 90%

Fonctionnement et Installation :

Le Parafoudre DC 2P 600V est installé en parallèle sur les réseaux CC à protéger, idéalement aux deux extrémités de la ligne d’alimentation CC : côté panneau solaire et côté onduleur/convertisseur. Cela est particulièrement recommandé dans le cas où le câblage est long ou extérieur, car cela permet de maximiser la protection contre les surtensions provenant de la foudre.

• Le dispositif utilise des MOV haute énergie (varistances métalliques) pour absorber les surtensions. Ces MOV sont équipés de déconnecteurs thermiques spécifiques pour couper automatiquement le courant en cas de défaillance et indicateurs de défaillance pour signaler si le parafoudre a subi des dommages.

Application :

Le Parafoudre DC 2P 600V est conçu pour les systèmes photovoltaïques et autres installations électriques à courant continu. Il protège efficacement les composants sensibles tels que les panneaux solaires, les onduleurs, et les câbles contre les surtensions transitoires générées par la foudre ou d’autres pics de tension.

Parafoudre DC 2P 600V

Le Parafoudre DC 2P 600V est un choix fiable et performant pour assurer la protection des systèmes solaires et autres réseaux à courant continu. Grâce à sa tension nominale de 600 V, ses capacités de décharge élevées (jusqu’à 40 kA), et ses indicateurs de défaillance, il offre une protection complète contre les risques de surtension, tout en étant facile à installer sur un rail de montage standard DIN35. Sa robustesse et sa conception adaptée aux environnements extérieurs ou à forte altitude en font un composant essentiel pour la sécurité des installations photovoltaïques.
