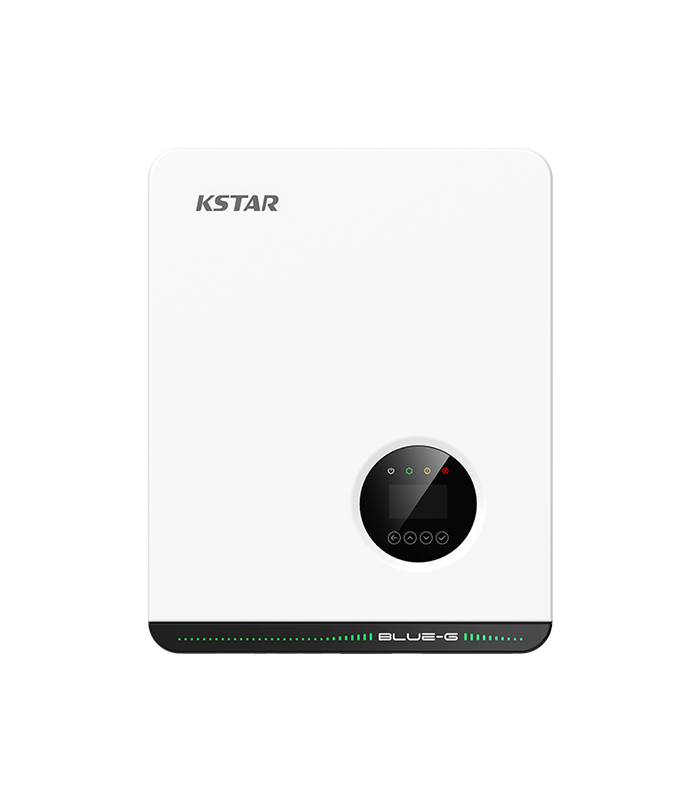

Onduleur photovoltaïque triphasé 30kw KSG-30KT-M1

UGS : KSG30KT-M1 Catégorie : Photovoltaïque

د.ت6.367,900 TTC

Marque	KSTAR
Tension	400 V 3L+N
Fréquence	50/60HZ
Puissance	30KW

0 People watching this product now!

Livraison

Rapide

Paiement

À la livraison

24/7 Support

Support web

Produits

100% Originaux

Description

Onduleur photovoltaïque triphasé 30kw KSG-30KT-M1

Onduleur photovoltaïque triphasé 30kw

1️⃣ Description générale

L’onduleur photovoltaïque KSG-30KT-M1 est un onduleur triphasé de chaîne (string inverter) destiné aux installations photovoltaïques commerciales distribuées.
Il convertit le courant continu (DC) produit par les panneaux solaires en courant alternatif (AC) compatible avec le réseau électrique.

✔ Conception compacte et légère
✔ Rendement élevé
✔ Installation simple
✔ Rapport DC/AC jusqu’à 1,5 pour optimiser la production des panneaux.

⚙️ Caractéristiques techniques du l’Onduleur photovoltaïque triphasé 30kw

🔋 Entrée (DC – côté panneaux solaires)

Paramètre	Valeur
Tension DC maximale	1100 V
Tension nominale	650 V
Tension de démarrage	250 V
Plage MPPT	200 – 1000 V
Nombre de trackers MPPT	3
Nombre max de strings par MPPT	2
Courant d’entrée max par MPPT	30 A
Courant de court-circuit max par MPPT	40 A

📌 MPPT (Maximum Power Point Tracking) : permet d’optimiser la production d’énergie des panneaux même si l’ensoleillement change.

⚡ Sortie (AC – côté réseau)

Paramètre	Valeur
Puissance nominale AC	30 000 W (30 kW)
Puissance apparente max	33 000 VA
Tension AC nominale	400 V triphasé (3L + N)
Fréquence du réseau	50 / 60 Hz (±5 Hz)
Courant de sortie max	47,8 A
Facteur de puissance	0,8 capacitif – 0,8 inductif

🛠 Caractéristiques générales

Paramètre	Valeur
Type de sortie AC	Connecteur
Classe de protection	IP66 (résistant à la poussière et à l’eau)
Topologie	Sans transformateur (Transformer-less)
Communication	RS-485 / WiFi / 4G
Interface	Écran LCD

🏭 Applications

Cet onduleur est utilisé dans :

🏢 Bâtiments commerciaux
🏭 Toitures industrielles
🏬 Centres commerciaux
☀️ Petites centrales photovoltaïques distribuées

Onduleur photovoltaïque triphasé 30kw

Le KSG-30KT-M1 est un onduleur solaire triphasé de 30 kW, avec 3 MPPT, une tension DC maximale de 1100 V, une sortie réseau 400 V, et une protection IP66, ce qui le rend adapté aux installations photovoltaïques commerciales et industrielles.

1️⃣ Dimensionnement des panneaux solaires

L’onduleur accepte un rapport DC/AC = 1,5.

Donc :

Puissance AC onduleur = 30 kW
Puissance maximale des panneaux ≈ 45 kWc

Exemple avec panneaux de 550 W

Nombre de panneaux :

$45000 W \div 550 W \approx 82 p ann e a ux$

Donc on peut installer environ 80 à 84 panneaux de 550 W.

2️⃣ Répartition sur les MPPT

L’onduleur possède :

3 MPPT
2 strings par MPPT
donc 6 strings maximum

Exemple

82 panneaux ÷ 6 strings ≈ 13 ou 14 panneaux par string

Configuration possible :

MPPT	String 1	String 2
MPPT 1	14 panneaux	14 panneaux
MPPT 2	14 panneaux	14 panneaux
MPPT 3	13 panneaux	13 panneaux

Total ≈ 82 panneaux

3️⃣ Vérification de la tension

Exemple panneau :

Tension MPP ≈ 41 V
Tension à vide ≈ 50 V

Tension d’un string (14 panneaux)

MPP :

$14 \times 41 V \approx 574 V$

VOC :

$14 \times 50 V = 700 V$

✔ Compatible avec l’onduleur :

MPPT : 200 – 1000 V
Max DC : 1100 V

4️⃣ Schéma simplifié de raccordement

Panneaux solaires

│

│ (DC)

▼

Strings photovoltaïques

│

▼

MPPT 1 ─┐

MPPT 2 ─┤

MPPT 3 ─┘

│

▼

Onduleur KSG-30KT-M1

│

│ 400 V AC Triphasé

▼

Tableau AC / Protection

│

▼

Réseau électrique (STEG ou réseau interne)

5️⃣ Protections recommandées

Côté DC :

sectionneur DC
fusibles string
parafoudre DC

Côté AC :

disjoncteur triphasé
parafoudre AC
mise à la terre

✅ Résultat :

environ 80 à 84 panneaux
6 strings
puissance totale ≈ 44 à 46 kWc
parfaitement adapté pour l’onduleur 30 kW.

Onduleur photovoltaïque triphasé 30kw

L’onduleur de chaîne photovoltaïque triphasé KSG-30KT-M1 est une solution performante et fiable pour les installations solaires commerciales et industrielles raccordées au réseau. Grâce à sa puissance nominale de 30 kW, ses 3 trackers MPPT, et sa large plage de tension d’entrée, il permet d’optimiser la production d’énergie des panneaux photovoltaïques dans différentes conditions d’ensoleillement. Sa conception compacte, légère et sans transformateur, ainsi que sa protection IP66, garantissent une installation simple et une grande durabilité. De plus, ses options de communication RS-485, WiFi et 4G facilitent la surveillance et la gestion du système photovoltaïque. Ainsi, le KSG-30KT-M1 constitue un choix efficace pour améliorer la rentabilité et la fiabilité des systèmes solaires raccordés au réseau.
