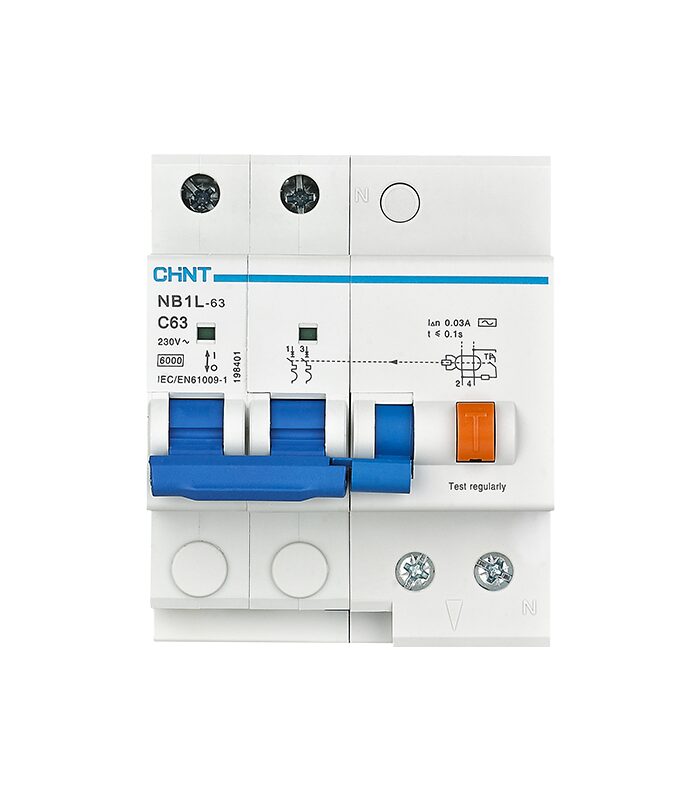

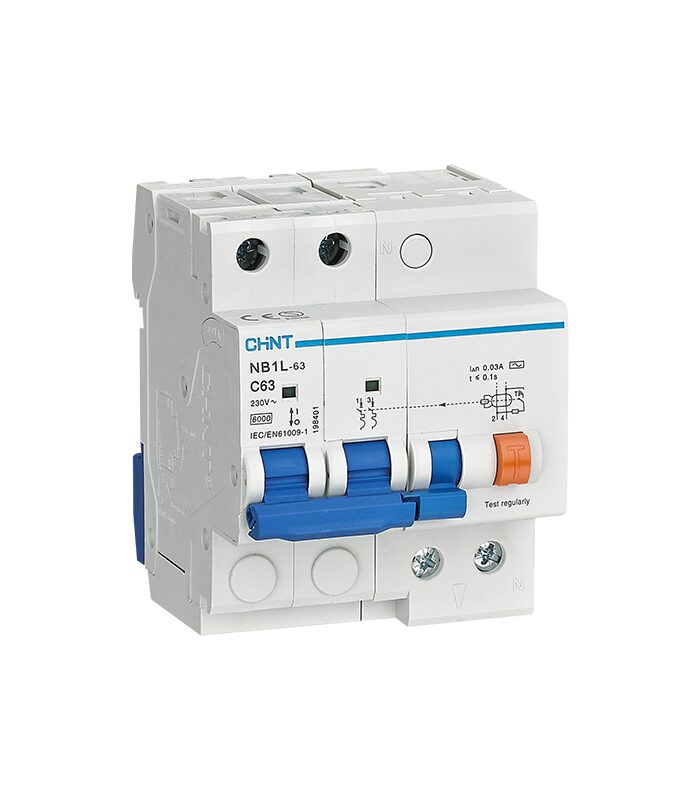

Disjoncteur différentiels NB1L-63 30MA 2 Pôle 6KA AC CHINT

Disjoncteur différentiels NB1L-63 30MA 2 Pôle 6KA AC CHINT

Disjoncteur différentiels 2P 30MA

Le disjoncteur différentiel NB1L-63 30mA 2 Pôles 6KA AC CHINT est conçu pour protéger les installations électriques contre les chocs électriques, les courts-circuits et les défauts à la terre. Il intègre un bloc différentiel couplé avec des caractéristiques de sécurité avancées. Voici un résumé de ses spécifications et caractéristiques :

Caractéristiques Techniques du Disjoncteur différentiels 2P 30MA:

• Norme de référence : CEI/EN 61009-1, ce qui garantit sa conformité aux standards internationaux de sécurité.
• Nombre de pôles : 2 Pôles.
• Courant nominal (I_n) : Disponible en versions 50/63 A.
• Caractéristique différentielle : Type AC (protection contre les défauts de courant alternatif) avec un courant différentiel de 30 mA (protection contre les électrocutions et autres risques liés à des fuites de courant).
• Tension nominale (V_n) : 230 Vca, idéal pour les installations domestiques et professionnelles.
• Fréquence nominale (f) : 50/60 Hz, compatible avec les systèmes électriques standards.
• Tension d’isolement (U_i) : 500 Vca, ce qui permet une isolation efficace pour les installations à haute tension.
• Tension d’impulsion (U_imp) : 6 kV, garantissant une protection contre les surtensions transitoires.
• Puissance dissipée : 14.5 W, indiquant l’énergie thermique dégagée par le disjoncteur lorsqu’il est en fonctionnement.
• Nombre de modules DIN : 2 modules DIN (1 module DIN = 18 mm), ce qui permet une installation facile dans les armoires électriques standard.
• Degré de protection : IP20, adapté aux environnements secs et protégés de l’eau.
• Dimensions : 88 x 72 x 78,5 mm, permettant une installation compacte et pratique dans des espaces réduits.

Accessoires et Compatibilité du Disjoncteur différentiels 2P 30MA :

• Ce disjoncteur peut être combiné avec les disjoncteurs des séries NB1-63 et NB1-63H, jusqu’à 40A, offrant ainsi une grande flexibilité dans la conception de systèmes de protection.
• Le bloc différentiel est disponible en versions pré-câblées de 2, 3, ou 4 pôles, avec une caractéristique différentielle de type A, AC et AS, et des courants différentiels allant de 30 mA à 1000 mA, pour s’adapter à différentes exigences de sécurité.

Application du Disjoncteur différentiels 2P 30MA :

Ce disjoncteur différentiel est idéal pour être utilisé dans des installations résidentielles, commerciales ou industrielles, où la sécurité électrique et la protection des personnes contre les électrocutions sont essentielles. Il est principalement destiné à protéger les circuits électriques des défauts à la terre, tout en offrant une réponse rapide en cas de fuites de courant.

Disjoncteur différentiels 2P 30MA

Le disjoncteur différentiel NB1L-63 30mA 2 Pôles 6KA AC CHINT est une solution de protection fiable et polyvalente, adaptée aux installations domestiques et industrielles. Avec sa conformité aux normes CEI/EN 61009-1, ses caractéristiques différentielles et sa compatibilité avec les disjoncteurs NB1-63 et NB1-63H, il assure la sécurité des personnes et des équipements. Sa capacité à dissiper la chaleur efficacement, sa protection contre les surtensions, ainsi que sa flexibilité d’installation en font un choix optimal pour de nombreuses applications électriques.
