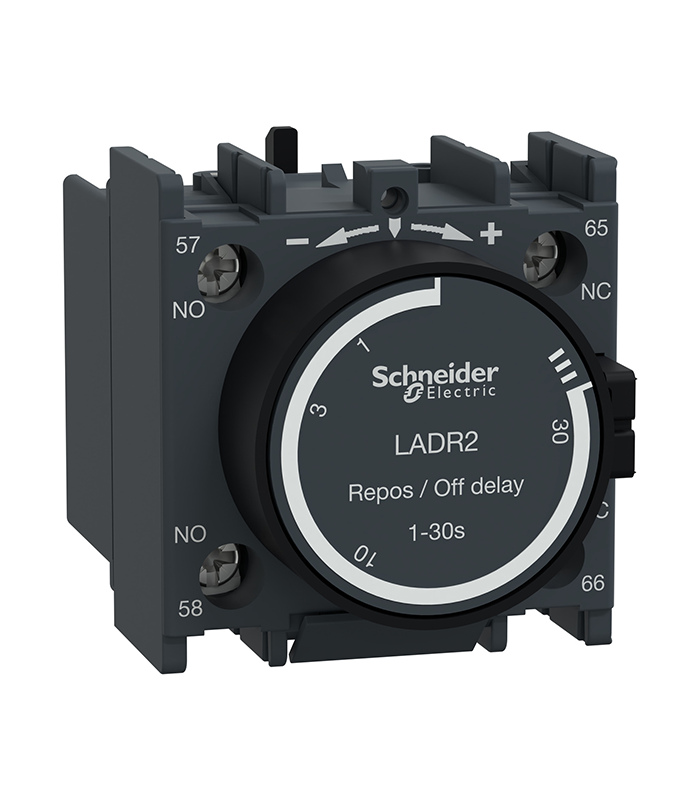

Bloc de contacts auxiliaires temporisation – 1F+1O LADR2-TeSys D

Le bloc de contacts auxiliaires LADR2 de Schneider Electric est conçu pour être utilisé avec les contacteurs TeSys D et TeSys F. Il offre des contacts de type 1 NO (Normalement Ouvert) + 1 NF (Normalement Fermé), avec une temporisation ajustable de 0,1 à 30 secondes. Ce bloc est monté facilement par encliquetage frontal et assure une haute fiabilité et durabilité. Il est conforme à plusieurs normes internationales et bénéficie de l’écolabel Green Premium.

Spécifications de Contact temporisé LADR2:

• Gamme : TeSys Deca
• Nom du produit : TeSys Deca LADR2
• Type de produit ou équipement : Bloc de contact auxiliaire temporisé
• Compatibilité de gamme :
  • TeSys Deca CAD
  • TeSys Deca LC1D
  • TeSys F LC1F
  • TeSys F CR1F
• Emplacement de montage : Façade
• Composition des pôles : 1 NO + 1 NF
• Fonctionnement des contacts : Temps de réponse
• Type de minuterie : Inhibition
• Plage de temporisation : 0,1 à 30 s

Caractéristiques Électriques

• Tension assignée d’emploi ([Ue]) :
  • 690 V CA 25…400 Hz
• Courant assigné d’emploi ([Ie]) :
  • 6 A à 120 V AC-15
  • 1,04 A à 690 V AC-15
  • 0,55 A à 125 V DC-13
  • 0,1 A à 600 V DC-13
• Tension assignée d’isolement ([Ui]) :
  • 690 V (CEI 60947-5-1)
  • 600 V (UL 60947-5-1, CSA C22.2 No 60947-5-1)
• Courant thermique conventionnel ([Ith]) : 10 A à 60 °C
• Normes :
  • EN/CEI 60947-5-1
  • UL 60947-5-1
  • CSA C22.2 No 60947-5-1
  • GB/T 14048.5
  • EN 50012
  • CEI 60335-1

    30.2

  • IEC 60335-2-40

    JJ

  • UL 60335-2-40

    JJ

• Certifications du produit :
  • CEI CE
  • UL
  • CSA
  • CCC
  • EAC
  • UKCA

Performances

• Pouvoir nominal d’enclenchement (Irms) :
  • 140 A à ≤ 690 V CA (CEI 60947-5-1)
  • 250 A à ≤ 690 V CC (CEI 60947-5-1)
• Courant temporaire admissible :
  • 100 A à 60 °C pendant 1 s
  • 120 A à 60 °C pendant 500 ms
  • 140 A à 60 °C pendant 100 ms
• Type de protection : Fusible gG 10 A
• Endurance mécanique : 5 millions de cycles
• Courant commuté minimum : 5 mA
• Tension de commutation minimale : 17 V
• Temps de non-chevauchement :
  • 1,5 ms sur désexcitation entre contact NC et NO
  • 1,5 ms sur excitation entre contact NC et NO
• Résistance d’isolement : > 10 MΩ
• Mode de raccordement :
  • Borniers à vis-étrier pour câbles souples ou rigides (1 à 2,5 mm²)
• Couple de serrage : 1,7 N·m (avec divers types de tournevis)

Dimensions et Environnement

• Hauteur : 48 mm
• Largeur : 44 mm
• Profondeur : 61 mm
• Couleur : Gris foncé
• Degré de protection : IP20 (CEI 60529)
• Traitement de protection : TH (CEI 60068)
• Température ambiante de stockage : -60 à 80 °C
• Température de l’air ambiant en fonctionnement : -40 à 70 °C
• Altitude de fonctionnement : Jusqu’à 3000 m

Contact temporisé LADR2

Le bloc de contacts auxiliaires LADR2 est une solution robuste pour les applications nécessitant des contacts temporisés. Il est facile à installer, offre une large plage de temporisation, et est compatible avec les contacteurs TeSys D et TeSys F. Sa conformité aux normes internationales et son écolabel Green Premium en font un choix fiable et respectueux de l’environnement pour divers environnements industriels.
