Bloc contacts auxiliaires frontaux – 1F+1O LADN11

Bloc contacts auxiliaires frontaux – 1F+1O LADN11

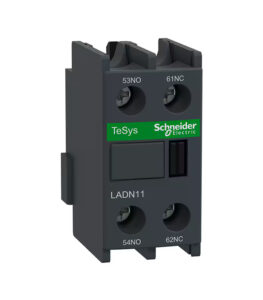

Contact LADN11

Schneider Electric propose pour compléter les fonctions de ses contacteurs TeSys, des blocs de contacts auxiliaires LADN, offrant une solution totale de commande pour les installations industrielles ou tertiaires Conçus pour s’adapter sur le dessus des contacteurs, le raccordement se faisant à l’aide de vis-étrier, et présentant deux contacts 1O + 1F Le contact auxiliaire offre une possibilité supplémentaire d’agir sur les installations de vos clients Il s’intègrera avec facilité grâce à son design étudié pour la mise en œuvre de l’architecture choisie, offrant ainsi souplesse et sureté à la conception de l’infrastructure Robuste et adaptable, la gamme TeSys répond aux attentes des infrastructures les plus exigeantes, tant en termes de puissance que de fiabilité

Le bloc de contacts auxiliaires frontaux LADN11 de la gamme TeSys Deca est conçu pour être monté en façade et est compatible avec plusieurs gammes de produits TeSys, y compris les modèles TeSys D CAD, LC1D, TeSys F LC1F, et CR1F.

Spécifications Principales  de Contact LADN11:

• Gamme : TeSys Deca
• Type : Bloc de contact auxiliaire
• Nom de l’appareil : LADN
• Emplacement de montage : Façade
• Composition des pôles : 1 NO (Normalement Ouvert) + 1 NF (Normalement Fermé)
• Fonctionnement des contacts : Instantané

Caractéristiques Électriques  de Contact LADN11:

• Tension assignée d’emploi [Ue] :
  • 690 V CA (25…400 Hz)
• Courant assigné d’emploi [Ie] :
  • 6 A à 120 V AC-15
  • 1,04 A à 690 V AC-15
  • 0,55 A à 125 V DC-13
  • 0,1 A à 600 V DC-13
• Tension assignée d’isolement [Ui] :
  • 690 V (CEI 60947-5-1)
  • 600 V (UL)
  • 600 V (CSA)
• Courant thermique conventionnel [Ith] : 10 A (à 60 °C)
• Pouvoir nominal d’enclenchement Irms :
  • 140 A CA (CEI 60947-5-1)
  • 250 A CC (CEI 60947-5-1)
• Courant temporaire admissible :
  • 100 A à 60 °C pendant 1 s
  • 120 A à 60 °C pendant 500 ms
  • 140 A à 60 °C pendant 100 ms

Normes et Certifications :

• Normes :
  • EN/CEI 60947-5-1
  • GB/T 14048.5
  • EN 50012
  • UL 60947-5-1
  • CSA C22.2 No 60947-5-1
  • CEI 60335-1
  • IEC 60335-2-40
  • UL 60335-2-40
• Certifications :
  • CB
  • UL
  • CSA
  • CCC
  • EAC
  • UKCA

Caractéristiques Complémentaires de Contact LADN11:

• Type de protection : Fusible gG 10 A
• Endurance mécanique : 30 millions de cycles
• Courant commuté minimum : 5 mA
• Tension de commutation minimale : 17 V
• Temps de non-chevauchement :
  • 1,5 ms sur désexcitation
  • 1,5 ms sur excitation
• Résistance d’isolement : > 10 MΩ
• Mode de raccordement :
  • Borniers à vis-étrier pour divers types de câbles (souples ou rigides, avec ou sans extrémité)
• Couple de serrage : 1,7 N·m (avec divers types de tournevis)

Dimensions et Environnement :

• Hauteur : 48 mm
• Largeur : 26 mm
• Profondeur : 42 mm
• Couleur : Gris foncé
• Degré de protection IP : IP20 (CEI 60529)
• Température ambiante de stockage : -60…80 °C
• Température de l’air ambiant en fonctionnement : -5…60 °C
• Altitude de fonctionnement : Jusqu’à 3000 m

Contact LADN11

Ces caractéristiques font du LADN11 un composant robuste et versatile pour les applications industrielles nécessitant des contacts auxiliaires fiables.
