🔧 Description

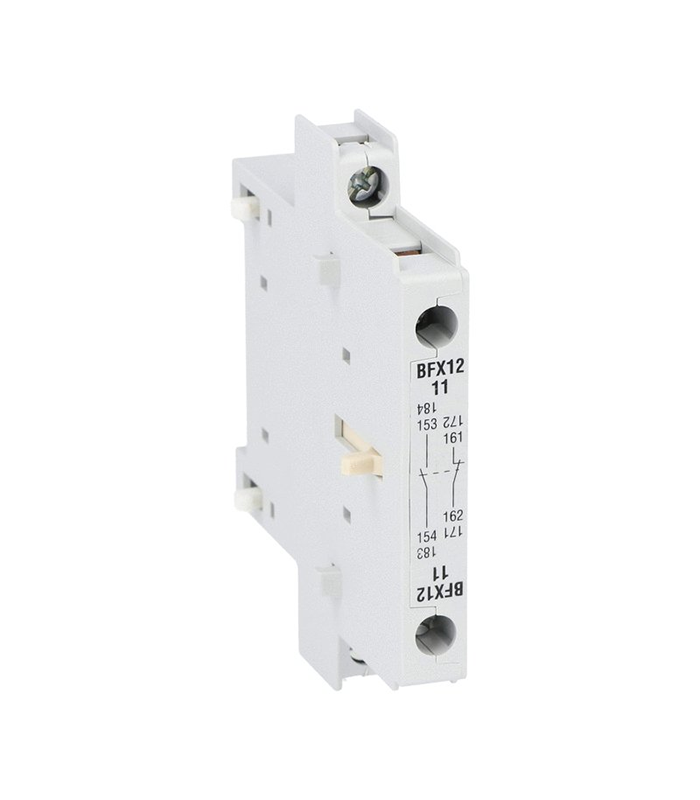

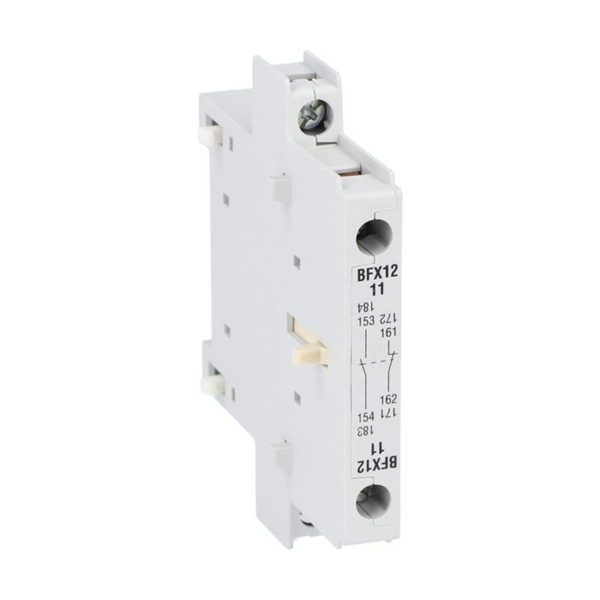

Le Contact auxiliaire latéral 1NO+1NF BFX1211 est un bloc de contacts auxiliaires destiné aux contacteurs de la série BF (BF00 à BF150). Il se monte latéralement sur le contacteur et permet d’ajouter des contacts supplémentaires pour améliorer les fonctions de commande et de signalisation.

Avec sa configuration 1NO + 1NC, il est particulièrement adapté aux applications simples nécessitant un contact ouvert et un contact fermé. Sa conception compacte et robuste le rend idéal pour une utilisation en environnement industriel, y compris dans les installations photovoltaïques.

---

⚙️ Caractéristiques techniques du Contact auxiliaire latéral 1NO+1NF

🔹 Caractéristiques générales

• Type : Bloc de contacts auxiliaires
• Montage : Latéral
• Nombre de pôles : 2
• Configuration : 1NO + 1NC
• Type de bornes : À vis
• Compatibilité : BF00, BF09, BF150
• Compatible photovoltaïque : Oui

🔹 Caractéristiques électriques

• Tension d’isolement (Ui) : 690 V
• Tension impulsionnelle (Uimp) : 6 kV
• Courant thermique (Ith) : 10 A

AC-15 :

• 230 V → 3 A
• 400 V → 1.9 A

DC-13 :

• 24 V → 3 A
• 110 V → 0.6 A

🔹 Caractéristiques mécaniques

• Poids : 44 g
• Fixation : Montage latéral direct
• Température de fonctionnement : -50°C à +70°C

🔹 Normes

• Conforme à IEC/EN 60947-5-1

---

⚡ Applications

Le BFX1211 est utilisé dans divers systèmes électriques et industriels :

🏭 Commande

• Ajout de contacts pour circuits de commande
• Pilotage de relais auxiliaires

🔔 Signalisation

• Indication d’état (marche/arrêt)
• Retour d’information vers automate (PLC/API)

🔄 Automatisation

• Séquences simples de fonctionnement
• Logique de commande

☀️ Photovoltaïque

• Utilisation dans systèmes solaires
• Surveillance et commande d’équipements PV

👉 Domaines :

• Armoires électriques
• Installations industrielles
• Systèmes photovoltaïques

---

Contact auxiliaire latéral 1NO+1NF

Le BFX1211 est un bloc auxiliaire simple, compact et efficace, idéal pour les applications nécessitant une configuration de base.

✔ Avantages :

• Format compact
• Montage latéral pratique
• Compatible photovoltaïque
• Installation simple

❌ Limites :

• Moins de contacts (1NO + 1NC uniquement)
• Moins polyvalent que les modèles 4 pôles

👉 Conclusion générale :
C’est un excellent choix pour les installations nécessitant une solution fiable et économique pour des fonctions de commande et de signalisation simples.
