Relais de protection thermique TeSys LRD 1,6…32A

Relais de protection thermique TeSys LRD 1,6…32A

Relais de protection 1,6…32A

Les relais de protection thermiques TeSys assurent la protection des moteurs électriques contre le dépassement des limites de fonctionnement, notamment en cas de surcharges. Ils sont utilisés dans la composition des solutions de démarrage des moteurs de type « 3 produits ». Ce type de démarreur associe un disjoncteur magnétique pour la protection contre les courts-circuits, un contacteur pour la commande et un relais thermique pour la protection contre les surcharges.

Les relais de protection thermique TeSys LRD de Schneider Electric sont utilisés pour protéger les moteurs électriques contre les surcharges.

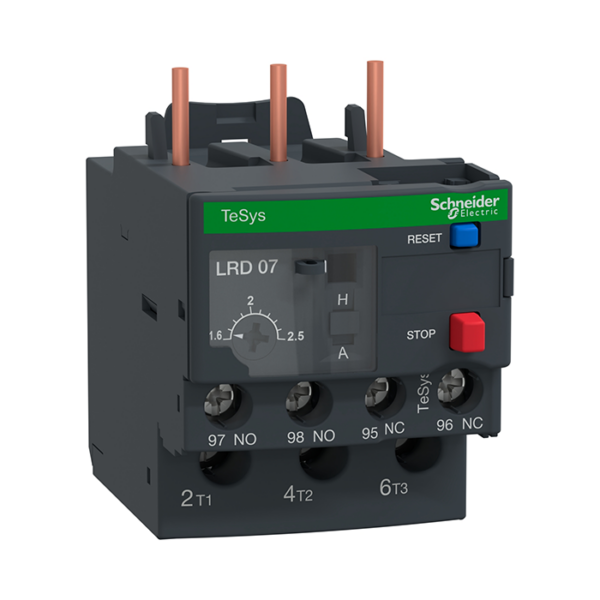

1. LRD07 :
   • Réglage thermique : 1,6–2,5 A
   • Protège les moteurs jusqu’à 0,75 kW à 400 V
   • Accessoires associés : LC1D18, LC1D38, LC1D32, LC1D25, LC1D12, LC1D09
2. LRD08 :
   • Réglage thermique : 2,5–4 A
   • Protège les moteurs jusqu’à 2,2 kW à 400 V
   • Accessoires associés : LC1D12, LC1D09, LC1D25, LC1D38, LC1D32, LC1D18
3. LRD10 :
   • Réglage thermique : 4–6 A
   • Protège les moteurs jusqu’à 2.2kW à 400 V
   • Accessoires associés : LC1D09, LC1D32, LC1D38, LC1D12, LC1D18, LC1D25
4. LRD12 :
   • Réglage thermique : 5,5–8 A
   • Protège les moteurs jusqu’à 3 kW à 400 V
   • Accessoires associés : LC1D18, LC1D25, LC1D32, LC1D12, LC1D09, LC1D38
5. LRD14 :
   • Réglage thermique : 7–10 A
   • Protège les moteurs jusqu’à 4 kW à 400 V
   • Accessoires associés : LC1D09, LC1D12, LC1D38, LC1D32, LC1D25, LC1D18
6. LRD16 :
   • Réglage thermique : 9–13 A
   • Protège les moteurs jusqu’à 5,5 kW à 400 V
   • Accessoires associés : LC1D18, LC1D38, LC1D32, LC1D12, LC1D25
7. LRD21 :
   • Réglage thermique : 12–18 A
   • Protège les moteurs jusqu’à 7,5 kW à 400 V
   • Accessoires associés : LC1D32, LC1D18, LC1D25, LC1D38
8. LRD22 :
   • Réglage thermique : 16–24 A
   • Protège les moteurs jusqu’à 11 kW à 400 V
   • Accessoires associés : LC1D25, LC1D32, LC1D38
9. LRD32 :
   • Réglage thermique : 23–32 A
   • Protège les moteurs jusqu’à 15 kW à 400 V
   • Accessoires associés : LC1D32, LC1D25, LC1D38

Relais de protection 1,6…32A

• Réglage Thermique: Chaque modèle propose une gamme de réglage pour adapter la protection en fonction des caractéristiques spécifiques du moteur.
• Protection des Moteurs: Les relais protègent les moteurs contre les surcharges en interrompant le circuit lorsque le courant dépasse les limites prédéfinies.
• Accessoires: Chaque modèle de relais est compatible avec une gamme spécifique de contacteurs (LC1Dxx) pour assurer une intégration optimale dans les solutions de démarrage des moteurs.

Ces relais sont conçus pour offrir une protection efficace et fiable des moteurs électriques, tout en étant faciles à intégrer dans les systèmes de commande et de protection. Ils assurent non seulement la sécurité des équipements mais aussi leur durabilité en évitant les dommages dus aux surcharges prolongées.
