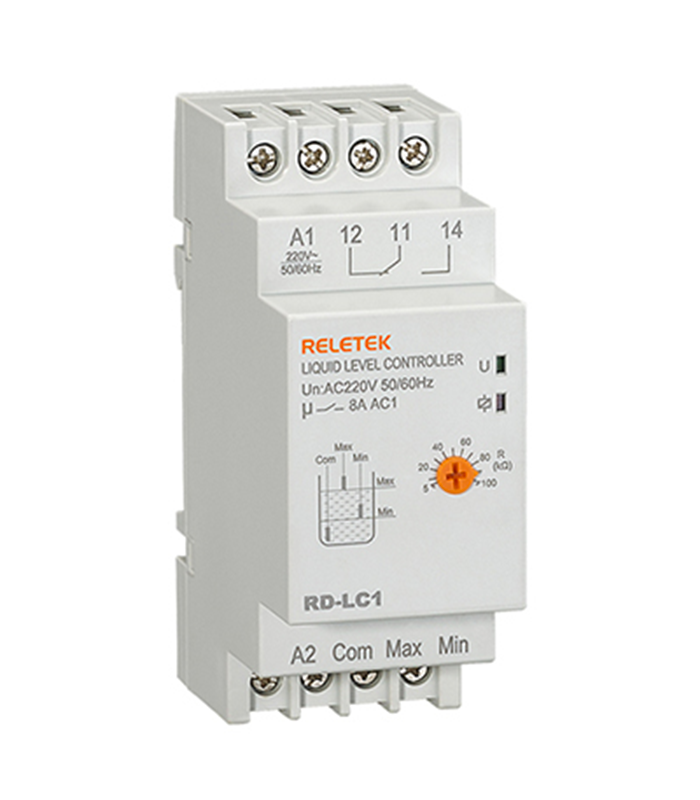

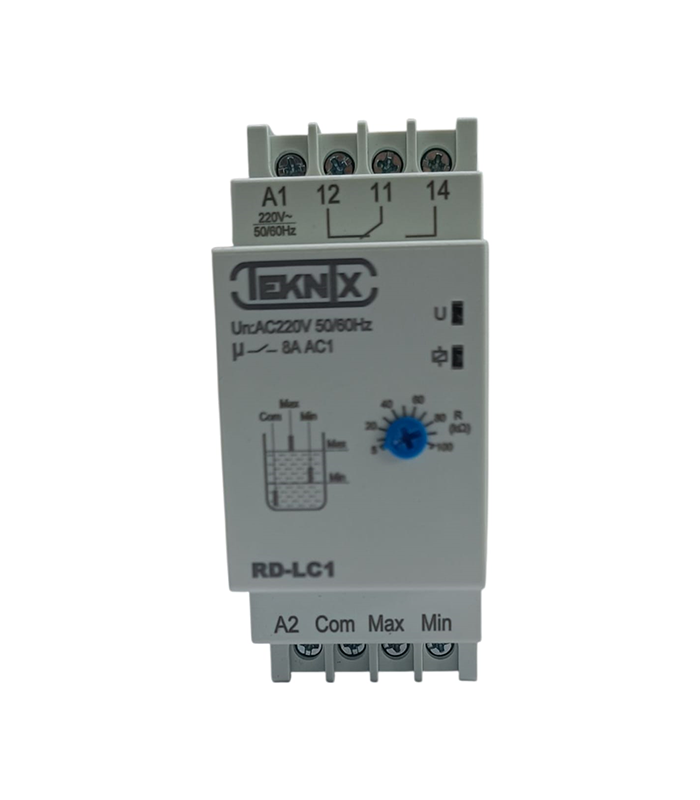

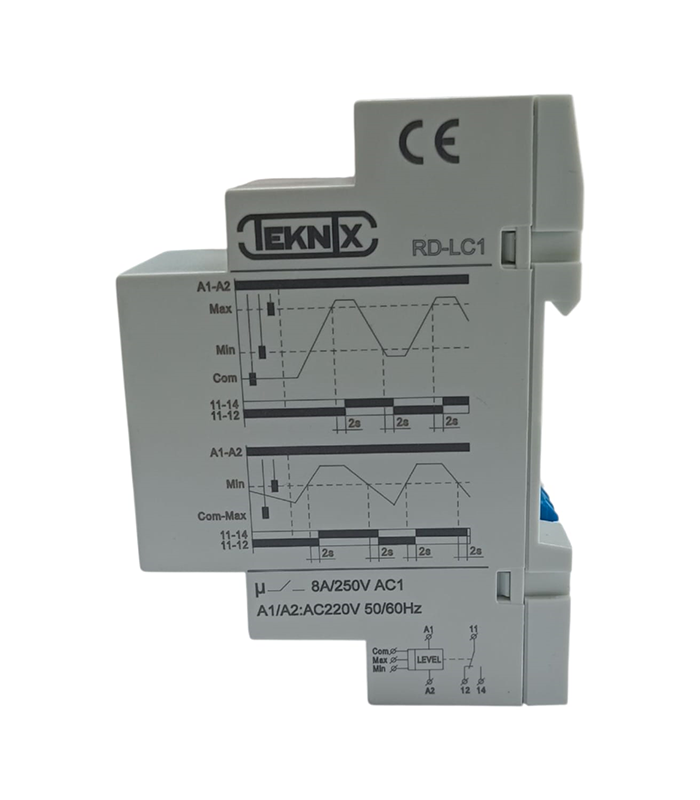

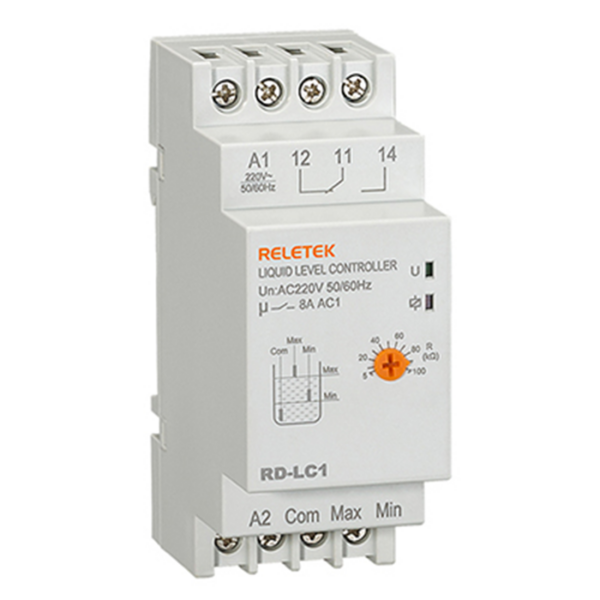

Relais de contrôle niveau liquide LC1

Relais de contrôle niveau liquide LC1

Relais de contrôle niveau liquide LC1

Le relais de contrôle de niveau de liquide LC1 est un dispositif fiable et universel conçu pour surveiller automatiquement les niveaux d’eau ou de liquide dans les puits, cuves, réservoirs et installations industrielles. Grâce à sa sensibilité réglable de 5 kΩ à 100 kΩ, il s’adapte à différents types de liquides et d’électrodes. Son contact de sortie 1C/0, sa faible consommation d’énergie et ses indicateurs LED garantissent une utilisation simple, efficace et durable. Compatible avec un montage sur rail DIN TH35, le relais LC1 assure une gestion sécurisée du remplissage ou de la vidange dans les applications industrielles et agricoles.

Application du Relais de contrôle niveau liquide LC1

Le relais de contrôle de niveau LC1 est destiné à la surveillance et au contrôle des niveaux de liquide dans :

• les puits,

• les réservoirs et cuves,

• les installations industrielles,

• les systèmes d’irrigation agricole.

Il permet l’automatisation du remplissage ou de la vidange selon la détection du niveau via des sondes.

Caractéristiques techniques du Relais de contrôle niveau liquide LC1

Alimentation

• Bornes d’alimentation : A1 – A2

• Tension d’alimentation nominale (Un) : 220 V AC ou 380 V AC

• Fréquence nominale : 50/60 Hz

• Consommation : < 1 W

Fonctionnement

• Sensibilité : Réglable de 5 kΩ à 100 kΩ

• Retard d’activation/déclenchement : 2 s

• Indication d’alimentation : LED verte

• Indication de sortie (relais actif) : LED rouge

Sortie

• Type de contact : 1C/0 (inverseur)

• Courant nominal du contact : 8 A / 250 V AC1

• Tension d’isolation nominale : 415 V

Durabilité

• Durée de vie électrique : 10⁵ cycles

• Durée de vie mécanique : 10⁶ cycles

Environnement

• Degré de protection : IP20

• Degré de pollution : 3

• Altitude d’utilisation : ≤ 2000 m

• Température de fonctionnement : –25 °C à +50 °C

• Température de stockage : –25 °C à +75 °C

• Humidité relative admissible : ≤ 50 % à 40 °C (sans condensation)

Raccordement

• Section de conducteur : 0,5 à 2,5 mm²

• Couple de serrage : 0,5 Nm

Montage

• Fixation : Rail DIN TH35 (EN 60715)

Relais de contrôle niveau liquide LC1

Le relais de contrôle de niveau LC1 est une solution robuste, économique et facile à intégrer pour la gestion automatique des niveaux de liquide. Grâce à ses performances électriques fiables, sa grande durée de vie et son réglage de sensibilité adaptable, il convient parfaitement aux environnements industriels et agricoles exigeants. Son installation sur rail DIN et ses indicateurs lumineux intuitifs en font un appareil pratique et sûr, assurant un contrôle du niveau précis et durable dans toutes les conditions.
