Compteur d’impulsion AC220V 48X48 CA4-RB60

Compteur d’impulsion AC220V 48X48 CA4-RB60

Compteur d’impulsion AC220V 48X48

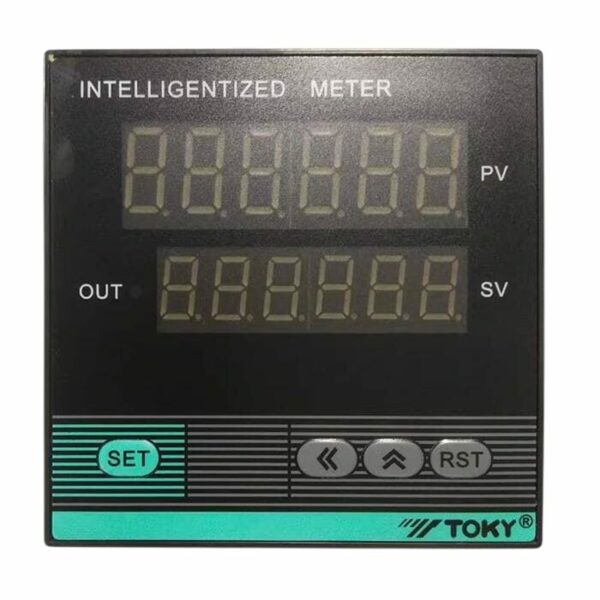

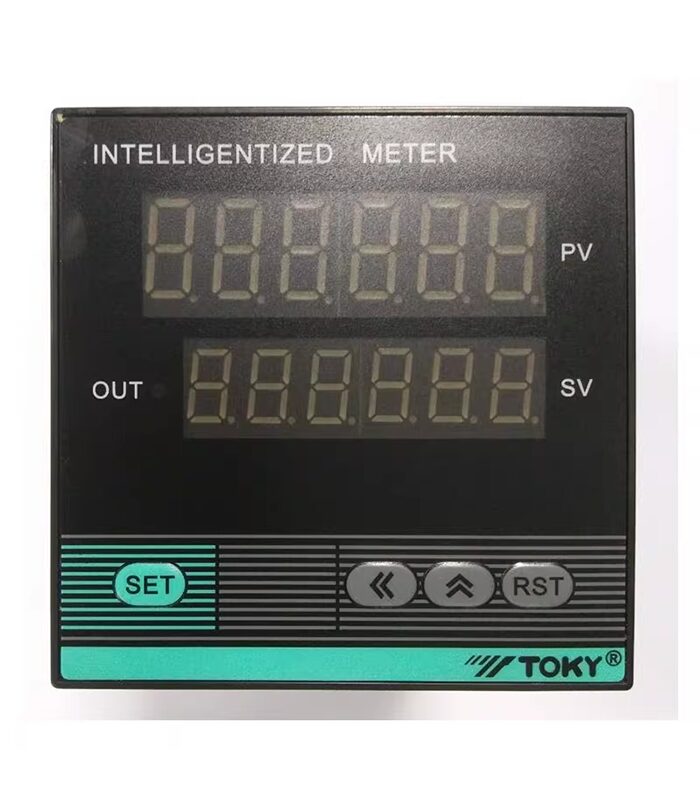

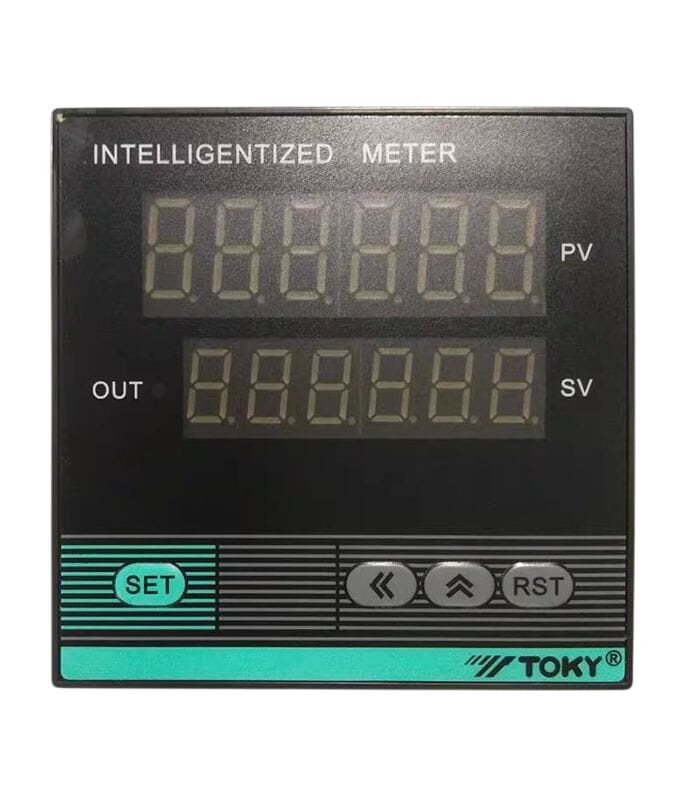

Le Toky CA4-RB60 est un compteur d’impulsions numérique 48×48 mm de la série CA-X, conçu pour le comptage de pièces, la mesure de longueur ou le suivi de cycles dans les systèmes automatisés.
Équipé d’une alimentation à découpage AC 220 V, il offre une fréquence d’entrée élevée jusqu’à 5 kHz, permettant une compatibilité avec les encodeurs rotatifs et autres capteurs d’impulsions rapides.

Sa conception compacte et robuste, associée à un afficheur LED haute luminosité, assure une lecture claire et rapide des valeurs mesurées.
Le CA4-RB60 dispose de deux entrées d’impulsions, de sorties relais configurables et de fonctions avancées telles que le verrouillage à clé, la sélection du sens de comptage (F/R) et le mode de comptage ou de longueur (N/C).

Ce modèle économique offre un excellent rapport qualité/prix pour les applications industrielles nécessitant un comptage précis, fiable et facile à configurer.

⚙️ Caractéristiques principales du Compteur d’impulsion AC220V 48X48

Modèle : CA4-RB60
Marque : Toky

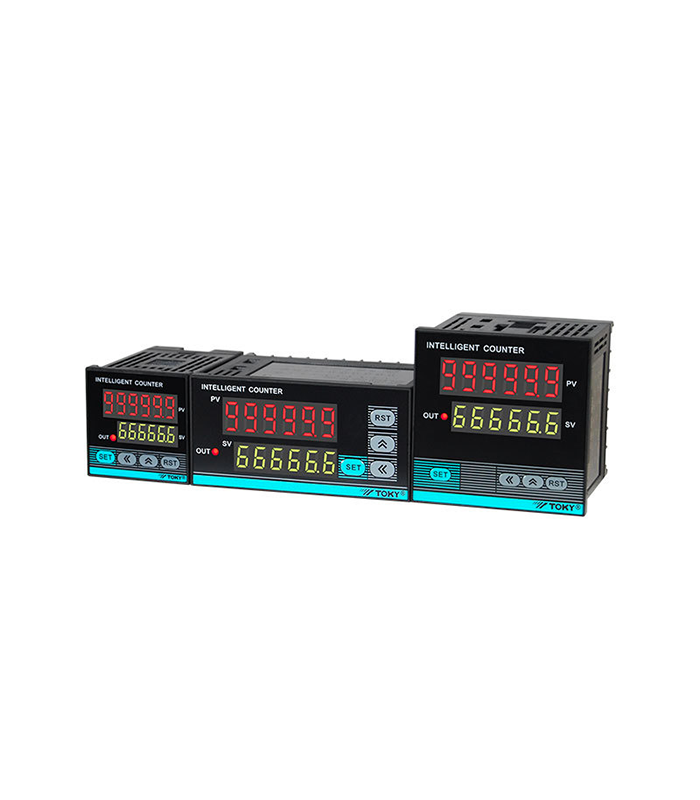

Série : CA-X (compteur économique)

🧭 Fonctions principales

• Compteur d’impulsions ou compteur de longueur

• Deux entrées de signal d’impulsions, compatible encodeur rotatif

• Fréquence d’entrée max. : 5 kHz

• Fonctions de sortie multiples :

  • F/R (Forward/Reverse – sens de rotation)

  • N/C (Normal/Count – mode de comptage)

• Fonction de verrouillage par clé (Key Lock)

• Affichage numérique à 6 chiffres (selon modèle)

• Alimentation à découpage intégrée : AC 220 V (tolérance ±10 %)

⚡ Caractéristiques électriques du Compteur d’impulsion AC220V 48X48

• Tension d’alimentation : AC 220 V, 50/60 Hz

• Consommation : ≤ 5 VA

• Entrée signal : NPN/PNP (sélectionnable)

• Fréquence maximale d’impulsions : 5 kHz

• Tension d’entrée max. : 30 VDC

• Durée minimale d’impulsion : 0,1 ms

💡 Affichage et commande

• Type d’affichage : LED rouge haute luminosité

• Taille d’afficheur : 48 × 48 mm (format standard industriel 1/16 DIN)

• Boutons en façade : réglage, remise à zéro, paramétrage

⚙️ Sorties

• Sorties relais :

  • 1 ou 2 relais (selon version RB60)

  • Capacité : 250 VAC / 3 A (charge résistive)

• Sorties open collector disponibles (sur certaines variantes)

🔧 Environnement

• Température de fonctionnement : 0 ~ 50 °C

• Humidité relative : ≤ 85 % sans condensation

• Montage : sur panneau, fixation par étriers

• Dimensions : 48 × 48 × ~100 mm

• Poids : env. 200 g

🔩 Applications typiques du Compteur d’impulsion AC220V 48X48

• Machines de découpe à longueur

• Compteurs de production

• Mesure de vitesse ou de longueur avec encodeur

• Automatisation d’équipements industriels légers

Compteur d’impulsion AC220V 48X48

Le Toky CA4-RB60 est un compteur industriel performant et abordable, idéal pour les machines de production, les systèmes de mesure de longueur ou les dispositifs d’automatisation.
Grâce à sa grande vitesse de traitement, ses options de configuration flexibles et sa robustesse, il s’intègre parfaitement dans tout environnement industriel nécessitant un contrôle précis du comptage ou de la longueur.

C’est une solution fiable, économique et simple à installer, adaptée aux professionnels cherchant un compteur numérique de haute qualité.
