Bloc de contacts auxiliaires 2NO+2NC

Bloc de contacts auxiliaires 2NO+2NC

Bloc de contacts auxiliaires 2NO+2NC

🔧 Description

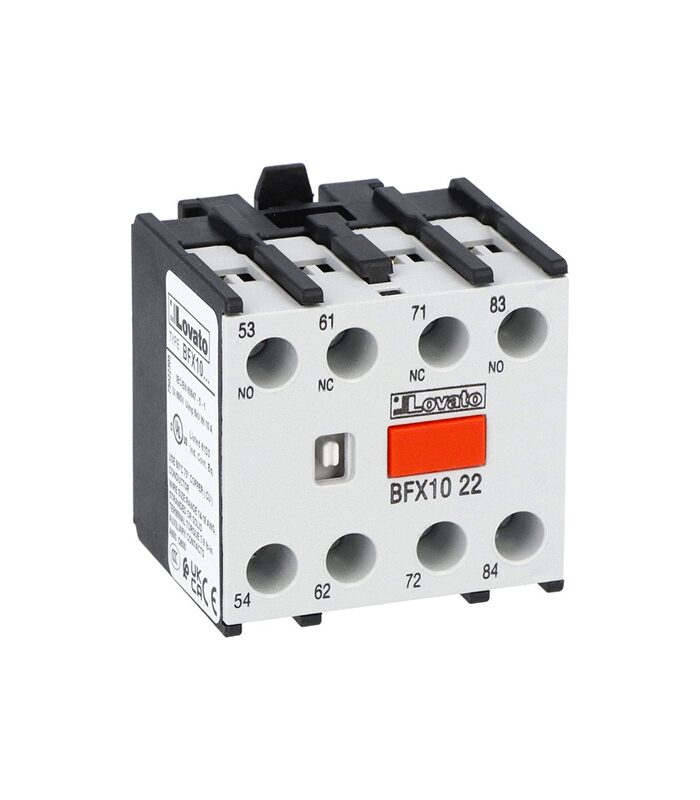

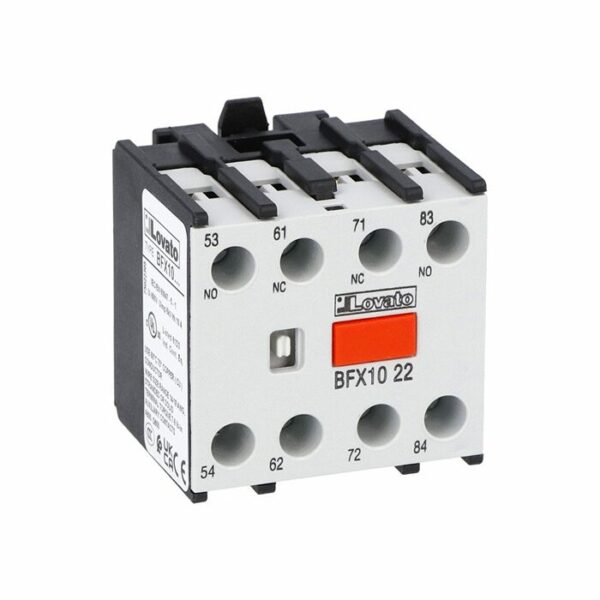

Le Bloc de contacts auxiliaires 2NO+2NC BFX1022 est un bloc de contacts auxiliaires conçu pour être monté à l’avant des contacteurs de la série BF. Il permet d’ajouter des contacts supplémentaires afin d’étendre les fonctions de commande, de signalisation et de sécurité dans les installations électriques industrielles.

Grâce à sa configuration 2NO + 2NC, il offre une grande flexibilité pour différents types d’applications. Sa conception compacte et son montage frontal central facilitent son installation et son intégration dans les armoires électriques.

⚙️ Caractéristiques techniques du Bloc de contacts auxiliaires 2NO+2NC

🔹 Caractéristiques générales

• Type : Bloc de contacts auxiliaires
• Montage : Frontal central
• Nombre de pôles : 4
• Configuration : 2NO + 2NC
• Type de bornes : À vis
• Compatibilité : BF00, BF09, BF150

🔹 Caractéristiques électriques

• Tension d’isolement (Ui) : 690 V
• Tension impulsionnelle (Uimp) : 6 kV
• Courant thermique (Ith) : 10 A
• AC-15 :
  • 230 V → 3 A
  • 400 V → 1.9 A
• DC-13 :
  • 24 V → 3 A
  • 110 V → 0.6 A

🔹 Caractéristiques mécaniques

• Température de fonctionnement : -50°C à +70°C
• Poids : ~58 g
• Fixation : Montage direct sur contacteur

🔹 Normes

• Conforme à IEC/EN 60947-5-1

⚡ Applications

Le BFX1022 est utilisé dans de nombreux systèmes industriels :

🏭 Commande électrique

• Extension des circuits de commande
• Pilotage de relais auxiliaires

🔔 Signalisation

• Indication marche / arrêt
• Retour d’information vers automate (API/PLC)

🔄 Automatisation

• Gestion de séquences de fonctionnement
• Logique de commande industrielle

🛡️ Sécurité

• Interverrouillage électrique
• Retour d’état fiable (contacts miroir)

👉 Domaines d’utilisation :

• Armoires électriques
• Machines industrielles
• Systèmes de démarrage moteur

Bloc de contacts auxiliaires 2NO+2NC

Le BFX1022 est un composant indispensable pour améliorer la fonctionnalité des contacteurs BF. Il se distingue par sa polyvalence, sa robustesse et sa facilité d’installation.

👉 C’est un choix idéal pour :

• les installations industrielles standards
• les systèmes nécessitant des contacts auxiliaires fiables
• les applications de commande et de signalisation
